Rayon hydraulique
Définition
Pour un canal, le rayon hydraulique est exprimé en mètres, il est égal à l'aire (en m2) de la section transversale mouillée d'un canal divisée par le périmètre mouillé (en m). Il est souvent utilisé pour définir la forme d'un canal.
Le rayon hydraulique est le rapport de la section transversale d'un canal ou d'un tuyau dans lequel un fluide s'écoule au périmètre mouillé du conduit.
Calcul d'un rayon hydraulique :

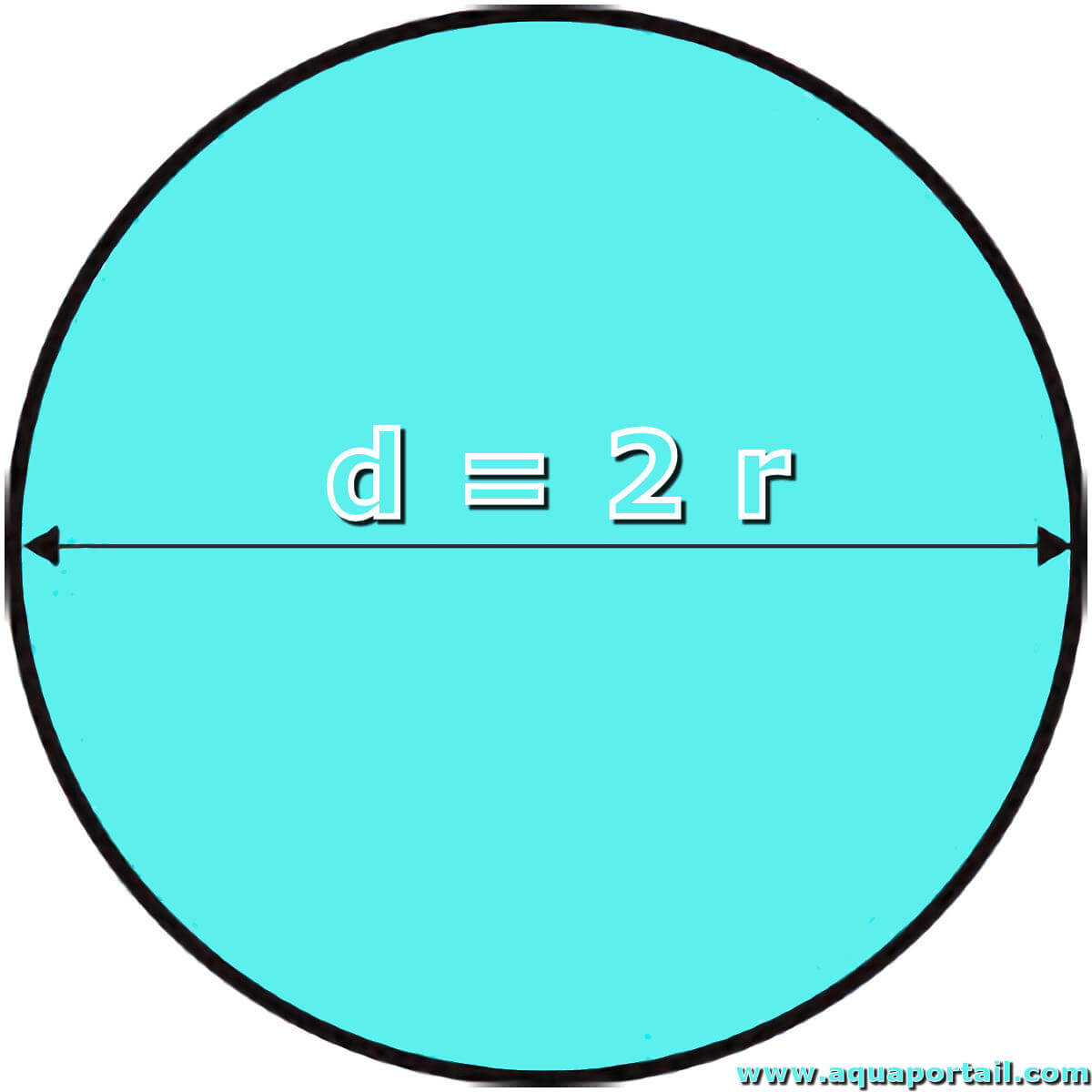

Pour déterminer le rayon hydraulique d'un tuyau circulaire s'écoulant à plein, il faut substituer les formules standard pour l'aire d'un cercle, lorsque le tuyau coule à plein, et son périmètre, parce que tout l'intérieur du tuyau est mouillé, pour donner : R = A/P = (π r2)/(2π r) = r/2, où R = rayon hydraulique (m), A = aire de la section transversale de l'écoulement (m2), P = périmètre mouillé du flux (m).
Explications
Le rayon hydraulique est un paramètre important dans le dimensionnement des canaux, tuyaux et autres composants des ouvrages hydrauliques, il est généralement représenté par la lettre R, et exprimé en mètres.
Dans les canaux naturels, il existe des canaux construits avec des sections géométriques définies, et qui sont devenus irréguliers au fil du temps en raison de l'érosion et doivent être traités comme tels afin d'obtenir des résultats d'analyse corrects. Dans ces cas, lors des visites de terrain, les sections pouvant être considérées comme homogènes avec une bonne approximation sont déterminées. Après le levé topographique et bathymétrique du tronçon, celui-ci est divisé en bandes verticales.
Concept de Manning:
Le concept de rayon hydraulique R permet à l'équation de Manning d'être valide pour n'importe quelle forme de canal. La forme de canal la plus courante est trapézoïdale, ou son cas particulier, triangulaire. Les canaux peuvent être des tuyaux circulaires rectangulaires ou partiellement remplis.
En fait, l'équation de Manning est si puissante qu'elle peut également être utilisée pour concevoir des systèmes de canalisations d'eaux pluviales à plein débit, dont il sera question plus loin.
