Encombrement passe cloison D40

Coucou tout le monde,

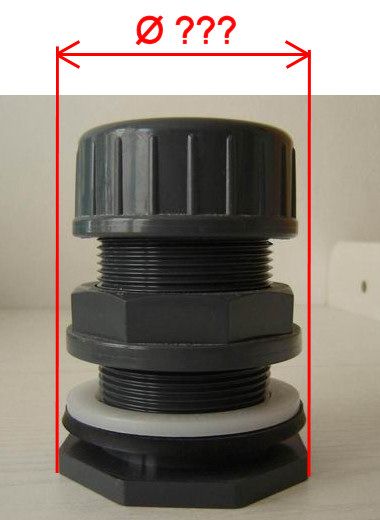

Voulant installer 2 descentes sur mon futur bac, j'ai besoin de votre aide pour connaître le diamètre maxi d'un passe cloison pour descente de 40 afin de déterminer l'espacememnt mini entre les trous de perçage.

A vos pied à coulisse

Il faut percer à 54

Merci de ta réponse Dlteck2000 mais ce n'est pas du tout le diamètre de perçage qui m'intéresse :lol :
(celui là je le connais déjà), en fait c'est le diamètre exterieur maxi pour me permettre de déterminer
l'écartement entre 2 perçages.

ha ok :euh : bon bah je peux pas t'aider, je suis en 32

Je suis meme pas sur qu'il y ait une taille standard, il est possible que le diamètre du passe paroi change selon le fabricant non ?

Oui, en effet c'est bien possible !
Quoi que peut être pas comme c'est prévu d'être serré à la clef ?

Je ne pense pas que les dimensions varient de beaucoup d'un fabriquant à un autre, pour ma part je vais les commander au PO.

Je crois que je viens de trouver ma réponse, sur le site d'Aquasyl ces trous sont espacés d'environ 85 mm, je crois bien que je vais en faire de même 

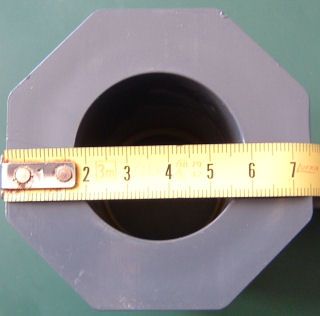

La largeur maxi est de 75 mm :



(j'ai eu du mal à remettre la main sur le passe-cloison !)

Nickel !!! merci d'avoir cherché au fin fond de tes cartons :lol :

bonjour, excuser de remonté le poste, mais pour un passe paroie de 25mm, ce sera combien ?
je vous explique, j'ai reçu ma cuve pour mon refuge, et j'avais dit a la conception de me laisser 5cm de chaque coté du trou, sauf que j'ai 3cm du haut de la cuve vers le trous et que 2cm sur le coté (il y a le joins....)

Bonjour,

pour un passe-paroi de 25 mm, il faut percer en 35 mm. Quelques indications, entre le diamètre de la sortie et le diamètre de perçage :

• 20 mm → 30 mm
• 25 mm → 35 mm
• 32 mm → 45 mm
• 40 mm → 55 mm
• 50 mm → 60 mm


• 15 mm → 17 mm (pour passe-paroi de tuyau d'osmoseur)

Ainsi, tu as toute la liste.

Salut sayar10,

Je viens de mesurer un passe-paroi pour tube Ø25mm et l'encombrement maxi est de Ø50mm.

@+

salut

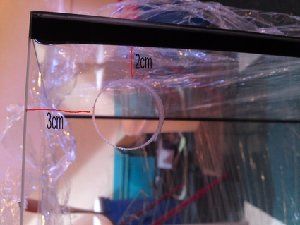

@bedotia: mon trous et déjà fait^^ le truc c'était de savoir si je pouvait mettre un passe paroi avec le peut d'espace que j'ai (cf photo), merci quand même

@scrab: merci beaucoup, donc ça devrai le faire ça me soulage
merci
@+

hello tous, je remonte encore le post, car j'ai un probleme, ci je met la tige filleté du passe paroie a l'extérieur de mon aqua (montage normale), je n'est plus de place pour mettre mon bac (sous mon meuble)...
alors je voulez savoir si c'était possible de mettre la tige filleté a l'intérieure de l'aqua ? CAD dans l'eau avec joint en caoutchouc a l'extérieure ?
merci d'avance.

Je ne comprends pas tout à fait ce que tu veux dire.

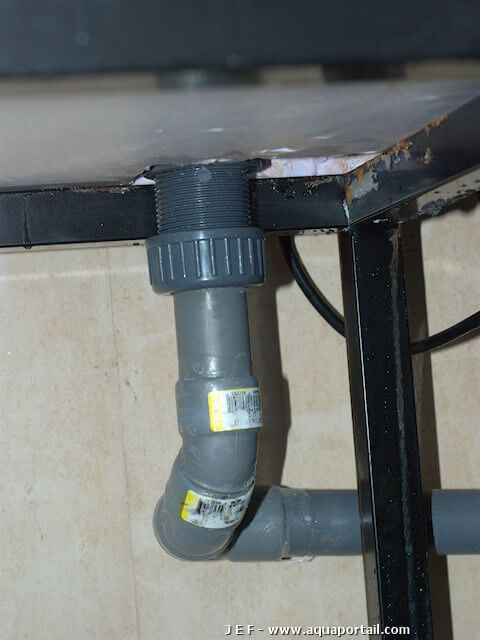

Voici une photo du montage, vue de dessous, d'un passe-paroi chez moi:

salut AC, en fait le passe paroie et pour mon bac refuge, et comme il ce sont trompé a la conception, il mon fait le trous en paroie de derrière plutôt que latéral comme j avais demandé.....

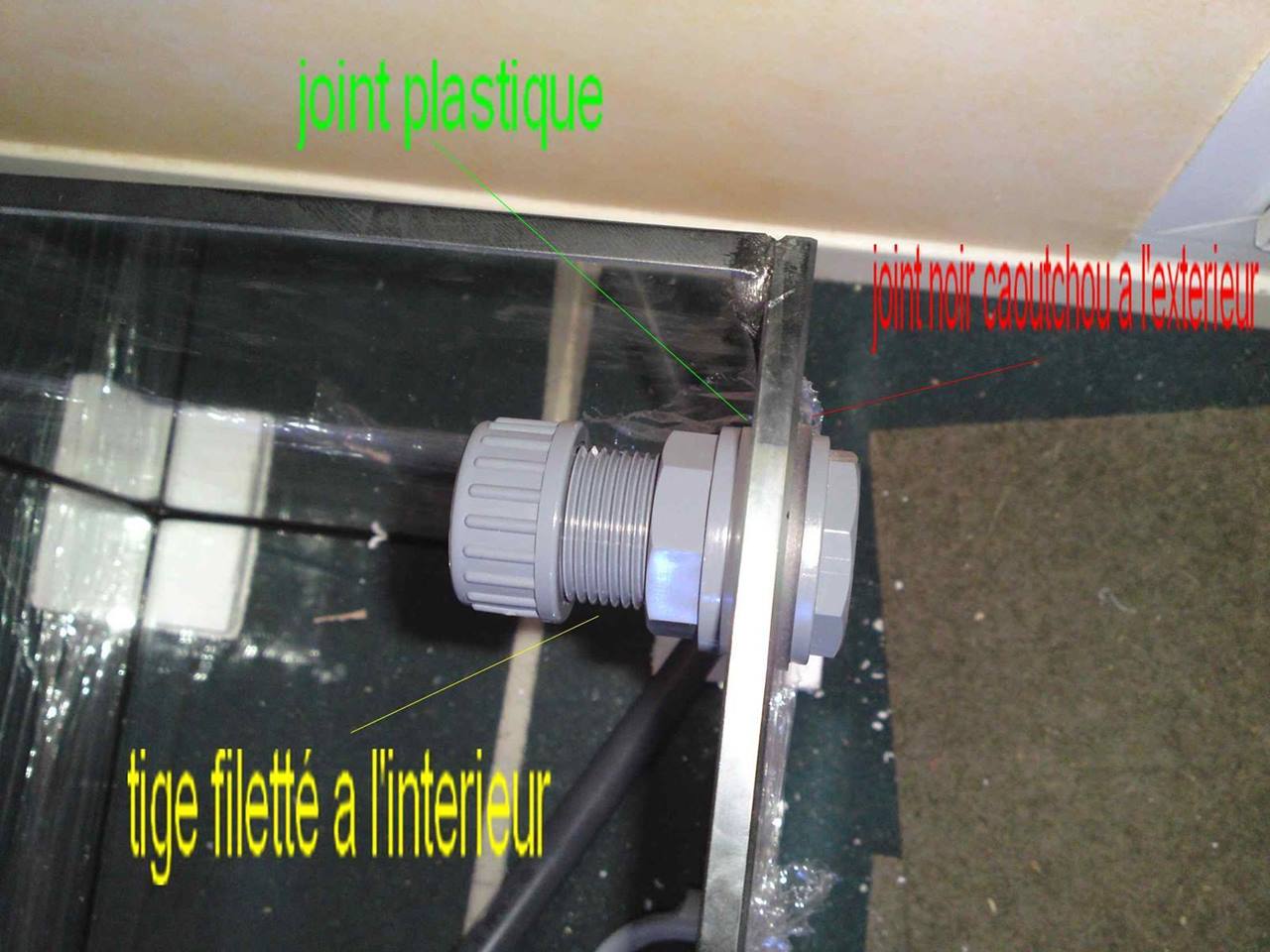

donc je voulez savoir si je met le passe paroie comme la photo ça irait ?

Salut,

Tu peux sans problème. Le principal, c'est de placer la rondelle plastique sous l'écrou comme tu l'as fait.

ok merci beaucoup, j'avait peur qui est des fuite^^

Bonjour,

le joint jouera son rôle "étanchéifiant" mais ça ne va pas être très pratique pour créer le siphon silencieux via un système Durso.

hello bedotia, je ne ferait pas de durso sur ce bac car c'est juste le refuge et il coulera dans la décante donc pas de problème pour le bruit^^
merci
