Il existe de nombreuses solutions pour refroidir un aquarium, et les beaux jours arrivants ou étant déjà présents, il faut sérieusement songer au refroidissement de nos aquariums. Le sujet est récurrent tous les ans, et voici un solution que j'ai testé avec succès depuis 2 mois.

Il s'agit d'un thermostat électronique avec lequel on applique une consigne haute (pour le refroidissement) ou basse (pour le chauffage), mais entre les deux (refroidissement/cooler et chauffage/heater), il faut choisir son camp. Pour l'été, il est bien évident que c'est le "cooler" qu'on exploite. Le thermostat est muni d'une sonde de température immergeable (et remplaçable). La régulation de la température est donc automatisée à peu defrais.

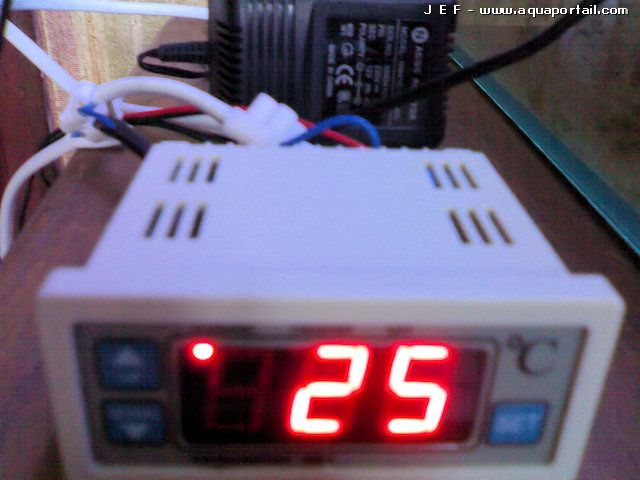

La température de l'aquarium (mon nano-récifal ici) est à 25 °C: la précision est limitée à 1 °, pas au dixième... mais je trouve cela peu gênant (à la limite, ça évite de se prendre la tête pour 0.1 °C d'écart).

Le fonctionnement du thermostat est fixé à l'avance : il faut 2 ° en plus (ou en moins) pour que l'interrupteur se ferme et laisse passer le courant qui va alimenter un appareil en 220 V (!!! c'est le gros inconvénient de ce thermostat), en l'occurrence, un ventilateur.

J'ai donc placé la consigne sur 25 °C, ainsi, dès que la température atteint 27 °C, le ventilateur se met en fonctionnement.

Voici le thermostat: http://www.fish-street.com/...id=386¤cy_code=EUR Le prix est relativement modéré.
Pour les ventilateurs, il y a le choix !!! Y compris des ventilateurs de bureau qu'on trouve facilement à 10-15 € actuellement dans n'importe quel supermarché. Personnellement, pour le nano-récifal, j'ai installé une rampe de 4 petits ventilateurs : http://www.fish-street.com/...id=255¤cy_code=EUR

Le branchement derrière le thermostat est du type bornier industriel, il faut donc jouer de la pince à dénuder et du tournevis de précision pour bricoler les branchements.

c'est déjà ce que j'avais fait sur le mien il y a 2 ans.





par contre les petits ventilo c'est pas le top.
En cas de trés forte chaleur, je met à la place du petit ventilo, un ventilateur colonne et là

HS: C'est quoi comme horloge sur ton tableau ?
Tu as mis des relais en sortie ?

Dlteck2000 a écrit:
HS: C'est quoi comme horloge sur ton tableau ?
Tu as mis des relais en sortie ?

c'est une horloge FLASH bi-canaux qui me sert à commander différement l'allumage HQI/T5.
Oui les contacteurs se trouvent juste à coté sur la gauche.
Le troisiéme contacteur lui sert pour le ventilo justement.

Génial, ça fait un bout de temps que je cherche ce type d'horloge !

Merci

Bonjour,

on pourrait avoir une photo des branchements derrière, avec les borniers ?

Quel est l'intérêt de ce boîtier chez fish-street par rapport à l'UT 100 ? Le prix ?

Apparemment l'UT100 et le fish-street se valent, sauf que l'UT100 est 3 fois plus chère, plus précis et dispose d'une sonde non immergeable.

Si le Fish-street est fiable, c'est clair que ça vaut le cout ! En plus l'affichage de la température est bien visible et rétro-éclairé.

y a pas mieux comme appareil. c'est du professionnel et cela equipe tout type de frigo/congélo etc... dans le milieu industriel et les magasins.
et effectivement c'est moins chére qu'un UT100.
Maintenant il y a différent modéle plus ou moins precis (1 ou 2 digits après la virgule).

Pour information, c'est quoi la marque du tiens gomegome ?
Il ressemble très fortement à celui de fish-stree.

Après reste a savoir si l'intérieur est identique.

Dlteck2000 a écrit:
Pour information, c'est quoi la marque du tiens gomegome ?
Il ressemble très fortement à celui de fish-stree.

Après reste a savoir si l'intérieur est identique.

le mien est un cromoelectra: 8 euros chez un fournisseur de matériel pour frigoriste.

Pas mal, en plus ont peut le relier à un PC ?

C'est pas mal tout cela ! Vous pourriez mettre les liens où vous trouvez ceci ???

Pour le matériel Fish-street, il faut tenir compte des frais d'envoi... mais il a plusieurs avantages : c'est du matériel industriel = insensibilité aux perturbations extérieures, peut gérer le chaud ou le froid au choix, la sonde (je ne suis pas chez moi, je n'ai pas tous mes documents sous la main) est changeable = on la trouve sur EBay à quelques euros, le boîtier dispose d'une fonction "Reset" en cas de plantage logiciel (c'est ce qui manque terriblement aux chauffages Weipro et qui posent plein de problèmes à tout le monde avec les chauffages de cette marque !!!). Bref, c'est du solide.

En revanche, la possibilité d'obtenir les données sur un PC m'intéressent bien.

Bonjour,

Tout ceci a l'air génial...quand on sait bricoler !
Pauvre de moi

Kix.

Dlteck2000 a écrit:
Pas mal, en plus ont peut le relier à un PC ?

Geek inside ? pareil pour AC


Anemone, je ne savais pas que les chauffages Weipro pouvaient planter ? Que faut-il faire alors ?

Geek toi même

Je trouve qu'il est très intéressant de voir quel est l'évolution de la température sur la journée.
En plus si c'est récupérable sur un PC, c'est forcement récupérable sur le Net
Intéressant quand on s'absente plusieurs jours.

Je connais un Geek qui récupère les donnés météo sur son PC.

Pour le plantage du Weipro, je t'avais prévenu

lol le coup bas, bon je m'incline !

Phullbrick a écrit:
Anemone, je ne savais pas que les chauffages Weipro pouvaient planter ? Que faut-il faire alors ?

Ne pas les acheter ! Et s'en méfier: j'en ai eu 3 sur 3 qui ont planté après 12-18 mois, et même en changeant la sonde sur l'un d'entre-eux, ça n'a rien changé ! Direction poubelle. Si tu en utilises un, mets une solution alarme sonore avec dépassement d'une seuil pour constater un déréglement. Sinon, utilise cette solution de refroidissement, si ça fonctionne la nuit, cela pourrait te mettre la puce à l'oreille.

ok je note merci Anémone Clown

Phullbrick a écrit:
ok je note merci

De mon coté, j'ai ajouté des thermomètres électroniques à affichage digital bien visibles. Ce n'est pas ce qui ce fait de mieux, mais ça me sécurise un peu les 2 chauffages qu'il me reste. En revanche, je les change avant l'hiver de façon à ne plus risquer quoi que ce soit. Dommage, car le matériel est sympa de prime abord.

@kix: le modèle que j'ai présenté ne nécessite pas de connaissance particulière (je ne suis pas très doué en bricolage moi-même): il faut juste savoir dénuder des fils et avoir 2 × 2 dominos sous la main avec une rallonge mâle-femelle. Sur le nano, ça fonctionne du tonnerre avec les quelques chaleurs qu'on a eu ces derniers jours.

Mon voisin et ami qui est dans le génie climatique m'a configuré un thermostat électronique pro digital avec sonde déportée qui fait chauffage ET clim. Comme il me disait, il peut etre intéressant d'avoir un appareil unique pour éviter les écarts de température entre deux équipements

je vous poste une photo et référence à l'occaz

je vais me pencher dessus pour remplacer le weipro et éventuellemnet l'ut200 que je garderai en backup

T'as bien de la chance !

Si tu peux en avoir un 2eme je suis preneur

Ce que je reproche à l'UT100 c'est qu'il n'est pas possible de configurer une tempo.

Il est courant qu'au moment ou la température de consigne est atteinte ça fasse un peut yoyo le temps que la sonde se cale.
Du cout le ventilateur fait du marche arrêt de façons répétée au démarrage.

mais tu as alors un delta très faible non ?

j'ai pas vraiment remarqué ça avec mon UT200, la sonde me semble assez réactive et toujours sur les talons du weipro

je regarde pour le thermostat digital, j'ai plus en tête les ref

0.1 degrés de delta.

Dlteck2000 a écrit:
0.1 degrés de delta.

ah oui c'est très peu lol j'ai un delta de 0.5 sur la clim

Comme d'hab je suis un peut bête sur ce cout là

Trouvé sur RG:

Exemple : Ein = 28 °, Aus = 27,5 °. La différence évite que le ventilo ne s'allume /s'éteigne en permanence.

Ein = Allumage
Aus = Extinction

Je n'y avais pas pensé

Dlteck2000 a écrit:
Comme d'hab je suis un peut bête sur ce cout là

Trouvé sur RG: [quote]Exemple : Ein = 28 °, Aus = 27,5 °. La différence évite que le ventilo ne s'allume /s'éteigne en permanence.

Ein = Allumage
Aus = Extinction

Je n'y avais pas pensé [/quote]

Et voilà c'est exactement ça

Autre détail, la sonde est placée chez moi dans le compartiment qui comprend les deux pompes de rejet dans le bac (2 × 550L/h). Quand je coupe la filtration pour nourrir par exemple, l'eau cesse de circuler mais les pompes dégagent encore de la chaleur, l'eau du compartiment est alors un peu plus chaude que l'eau où est situé la sonde du weipro (compartiment écumeur). Du coup si mon delta était trop faible entre le déclenchement et l'arrêt, le ventilo pourrait artificiellement se mettre en route alors qu'en réalité dans le bac l'eau est à la température habituelle

Trés intéressant, quel épaisseur maximum de verre accepte le systeme de fixation de la rampe de ventilos ?

Pourrais-tu faire une photo de l'arrière du thermostat stp ?

Pour les ventilos : une vitre de 25 mm passe... Il y a de la marge.

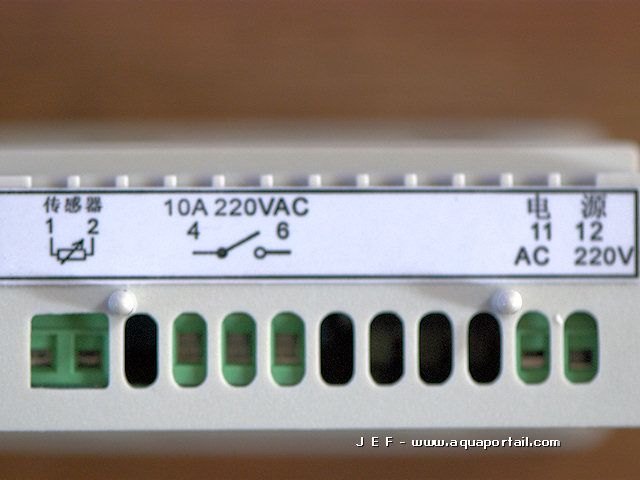

Voici le schéma et la photo du bornier à l'arrière de régulateur de température :



A gauche : branchement de la sonde.
A droite : branchement de l'alimentation en 220 V.
Au milieu: le branchement qui sert d'interrupteur.

Merci A-C !

bonjour comment fait on pour réinitialiser le thermostat fish street
et où peut on trouver une sonde de rechange car j ai commander le meme thermostat mais par moment il m indique 50 °c alors que le bac est a 25 °
merci et bonne journee

Pour information, voici la documentation livrée avec ce régulateur de température. La sonde est du type "thermistor NTC 10 k".

---

 

YANGMING 981 TEMPERATURE CONTROLLER MANUAL

YANGMING XMTL 981 type special controller make use of high qulity chips with heating and cooling function have cool-protection function,       It has small size and uses convenient, It is special for industrial coder machine, and yet good for the freezer and the cake room in supermarket, shopping store, hotel etc.

1. Parameter setting

• 1) Displaying measured value when it turn power on. If you do not change the setting value. The controller will control automatically with the prior setting value.
• 2) Change the setting value : press the SET key, the window display the prior setting value, next press UP or DOWN key can change the setting value, press UP key to increment numerals, and press DOWN key to decrement numerals. If the key operation is not performed for more than 4 seconds,the controller will confirm the last setting value,and then will came back to the normal running state.
• 3) Cooling or heating mode [HC]setting:Usually,initial control mode is cooling [C] prior to shipment. If you will change to heating mode,press the SET key for more than 3 seconds, come in the parameter program,the window will display HC, press and hold the set key, press UP or DOWN to display H, It means the control mode has been changed from cooling to heating.It is the same method if you want to charge from H to C. If press UP key,turn to parameter setting.If the key operation is not performed for more than 4 seconds,the controller will come back to the normal running state.
• 4) Backlash (d) setting:(backlash definition: when the measured value change is fast, the controller need set backlash value to avoid the cooler (heater) run or stop quickly. For example : when cooling,the setting value is +18℃, d is +2℃,only when the measured value get to +20℃,the relay in the controller will turn on, the cooler will operate. Press the SET key for more than 3seconds, come in the parameter program,the window display HC,press UP or DOWN key will display d.Press and hold the SET key,press UP or DOWN key,the window display d prior value,then press UP or DOWN key can change d value.If the key operation is not performed for more than 4 seconds,the controller will come back to normal running state.
• 5) Upper limit of input signal setting: Press the SET key for more than 3s,come in the parameter program,press UP key to display HS, press and hold the SET key,press UP or DOWN key,the window display HS prior value,then press UP or DOWN key can change HS value, stop press the SET key, only press UP key turn to LS setting. If the key operation is not performed for more than 4 seconds, the controller will come back to normal running state.
• 6) Lower limit of input signal: display LS, the setting method is the same to setting HS.
• 7) Temperature deviation adjustment [CA]setting:

When the measured value and the actual value has deviation, press the SET key for more than 3s,come in the parameter program, press UP  key to display CA, press and hold the SET key,press UP or DOWN key, the window display CR prior value,than press UP or DOWN key can change CA value.

• 8) compressor delay protection [PT]setting:

PT is the delay operation time.the range is 1-3min.

2.Installation

1).the size is 76mm×33mm×81mm.

2).Ambient temp: -5℃~65℃.

3).without conductive, explosive dust.

4).without corrosive gas and steam damaged to metal and isolator.

3.Cautions of wiring

1).the controller is suitable for less than 2.5mm² wires.(every terminal is only for one wire,VDE)

2).The  power supply voltage must be conformed to the controller.

4.The sensor for the controller:

Only  thermistor  NTC 10k, the range is -40~85℃.

5.Error display EI:

If the thermistor is bad,short circuit  or no installation,the controller will display EI. the controller can not control temperature.

merci mais il a fonctionné normalement pendant une semaine et maintenant il indique une température farfelue
donc je voulais savoir si on pouvait le réinitialiser
merci

pmay a écrit:
donc je voulais savoir si on pouvait le réinitialiser

Point n° 7.

7) Temperature deviation adjustment [CA]setting:
When the measured value and the actual value has deviation, press the SET key for more than 3s,come in the parameter program, press UP key to display CA, press and hold the SET key,press UP or DOWN key, the window display CR prior value,than press UP or DOWN key can change CA value.

Bonjour,

dans l'hypothèse que l'anglais reste difficile, voici un essai de traduction:

Lorsque la valeur mesurée connaît une déviation de la valeur réelle, appuyez sur la touche SET pendant plus de 3 secondes, aller dans le programme des paramètres, appuyez sur UP pour afficher CA, appuyez et maintenez la touche SET, appuyez sur la touche HAUT ou BAS, la fenêtre affiche la valeur CR prioritaire, puis presser la touche HAUT ou BAS permet de changer la valeur CA.

Au risque de passé pour une buse, A-C, pourrais-tu m'expliquer comment brancher ce thermostat, je comprend rien à cette notice chinoise...
Photo ou shéma du branchement complet (hors sond, ça j'ai réussi) me seraient de la plus grande utilité !

Merci d'avance

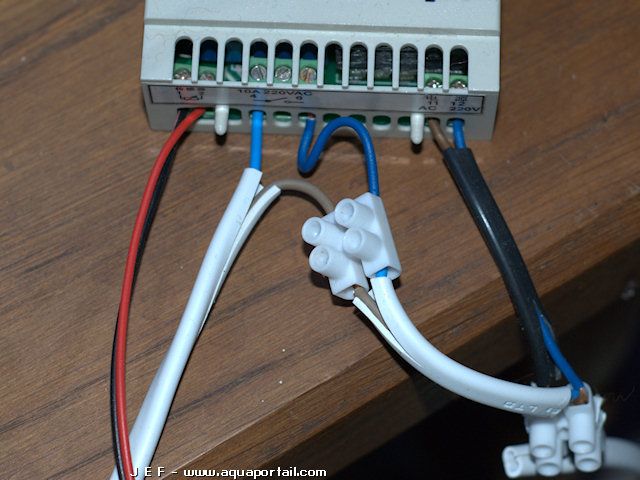

Voici une photo de mes propres branchements pour ce régulateur de température :



A droite, le premier domino est alimenté en 220 V. Le second domino permet la connexion à "l'interrupteur" du régulateur.

Le tout renvoie du 220 V.

Merci beaucoup, c'est beaucoup plus clair comme ça !

je reviens sur ce topic avec les chaleur
ce boitier ne gère que du 220v ? que faire prendre de rampes de vetilo en 220 ?
je pensais faire avec des ventilos de pc pour le bruit.

n'est il pas possible d'utiliser des thermostat de terrarium ?
merci

Bonjour,

quel est le souci d'un pilotage en 220 V ? Si tu as des ventilos en 12 volts, tu branches le transformateur 220 → 12 V qui alimente les ventilateurs à la sortie du contrôleur.

en effet aucun

Bonjour,

j'ai pensé à un détails : tu espérais peut-être que le contrôleur joue le rôle simultané de transformateur 12 V ? Si c'est le cas, cela aurait été pratique.

A propos des ventilateurs PC: ils ne tiennent pas... longtemps (à peine un été) car ils ne sont pas protégés de l'humidité salée d'un aquarium marin.

En effet je pesais plus pratique si la sortie était en 12 V
Que faut il comme ventilo alors ?

bedotia a écrit:
Bonjour,

j'ai pensé à un détails : tu espérais peut-être que le contrôleur joue le rôle simultané de transformateur 12 V ? Si c'est le cas, cela aurait été pratique.

A propos des ventilateurs PC: ils ne tiennent pas... longtemps (à peine un été) car ils ne sont pas protégés de l'humidité salée d'un aquarium marin.

Je sais qu'il existe des ventilateurs PC etanches "spécial geek" (exemple : le Wing12 de chez Gelid). Cependant, je n'arrive pas à les trouver en france.
Pour ma part, c'est vrai que je crame souvent le ventilateur d'extraction de mon couvercle d'aquarium. Mon système de ventilation est constitué de 2 ventilo PC de 12 mm l'un souffle et l'autre aspire l'air de telle sorte que cela fasse un courant d'air constament renouvellé.
Si quelqu'un connais une marque de ventilateur en 12 mm qui tienne la route sur le long terme je suis preneur. Car c'est vrai que c'est une vrai tanné et surtout que la température à vite fait de grimper dans un bac fermé...

@+
Giz

salut bedotia !

pense a redresser le 12v pour avoir du continu !

Après tu peux réguler ta vitesse avec un module PWM qui te garanti une bonne alim du ventilo

un transfo te passe que de l'alternatif

pour info: j'ai déjà utilisé un thermostat de chez conrad: prix du kit 22,00 € environ(avec affichage de la température)

A bientôt

DCleVRAI

Il faut fouiner sur des sites comme Conrad: il y a d'excellents produits. L'inconvénient: ils ne sont pas bon marché !

Sinon, je me sers de ce ventilo en 220 V. 3 ans de vie pour certains.
Et sur le nano, et ailleurs, j'ai ces rampes de ventilos (existe en modèle 6 ventilateurs). Le transfo 220-12 est inclus. Ca tient un an ou deux mais guère plus : ça dépend de la position et des éclaboussures salées que la rampe de ventilo peut recevoir.

Bonjour,

le problème est plutôt ponctuel, limité à l'été au nord de la Loire, et peut-être sur une période plus longue au Sud. Les gros ventilateurs (sur pied par exemple pour facuiliter l'installation) à quelques euro vendus dans les grandes surfaces sont absolument parfaits pour cet usage ponctuel. Ils sont très efficaces avec leur 30 à 40 W et peuvent être mis à bonne distance de l'eau. Par contre, les petits ventilateurs doivent forcément être mis au plus proche de l'eau car, à quelques cm de distance, le souffle d'air est minime voir insignifiant.

Dans le cas des gros ventilateurs, le 220 V ne pose pas (sauf installation scabreuse, il faut rester prudent !) de souci puisque le système de refroidissement n'a aucun contact possible avec l'eau. C'est certainement la meilleure protection.

Un inconvénient majeur: ce n'est pas esthétique... Et éventuellement, ça fait du bruit.
