Rampe led diy 5800 lumen conseil kelvin eau douce

Bonjour.

Je vais créé une rampe led maison pour mon trigone juwel 190 en eau douce.

J'ai calculé mon volume utilisé et suis parti sur 35 lumen par litre.

soit 166 litre donc 5 800 lumen.

J'ai déjà commandé tout les composants et ma question concerne la température de couleur final.

Quelle est la meilleure température de couleur pour avoir un bon rendu de couleur ?

Tous en sachant que je peux faire varier de 5 000k à 6 500k mon spectre selon ma disposition de couleur de led.

J'utilise du rouge du bleu royal du 4 500k et du 6 500k.

J'utilise hervé reef tools pour arriver à mes fin.

Salut,

Je te conseille se tuto sur les led (il explique très bien les effets des rgb) et tes besoins selon le type de bac low tech and high tech.

Je pense que cela va t'aider dans la fabrication de ta rampe led.

https://www.youtube.com/watch ?v=7kOSrg_smy8

Bon courage

Re simpa la petite vidéo merci.

Dommage que ça soit en anglais.

J'ai bien envie de me rapprocher de la Ada solar rgb présenté dans la vidéo.

Elle a un rendu couleur du vivant extraordinaire je trouve.

Voilà se que j'ai trouvé pour la Ada.

Des leds rvb pour améliorer le cri jumelé à des leds blanche.

Je vais essayé de détaillé la conception au fur et à mesure c'est toujours simpa pour les autres ci c'est une réussite.

Je commence par rentré les données de mes led dans hervé réf tools.

Le problème est que le logiciel est prévu pour des led cree et que moi j'ai commandé des epistar mois puissante en lumens.

Donc je rentre le type de led, coche 1 seul led et modifié les I[ma] pour faire correspondre la puissance en lumens de mes led dans Flux [Lumens].
Valeur donné par le fabricant ou vendeur.

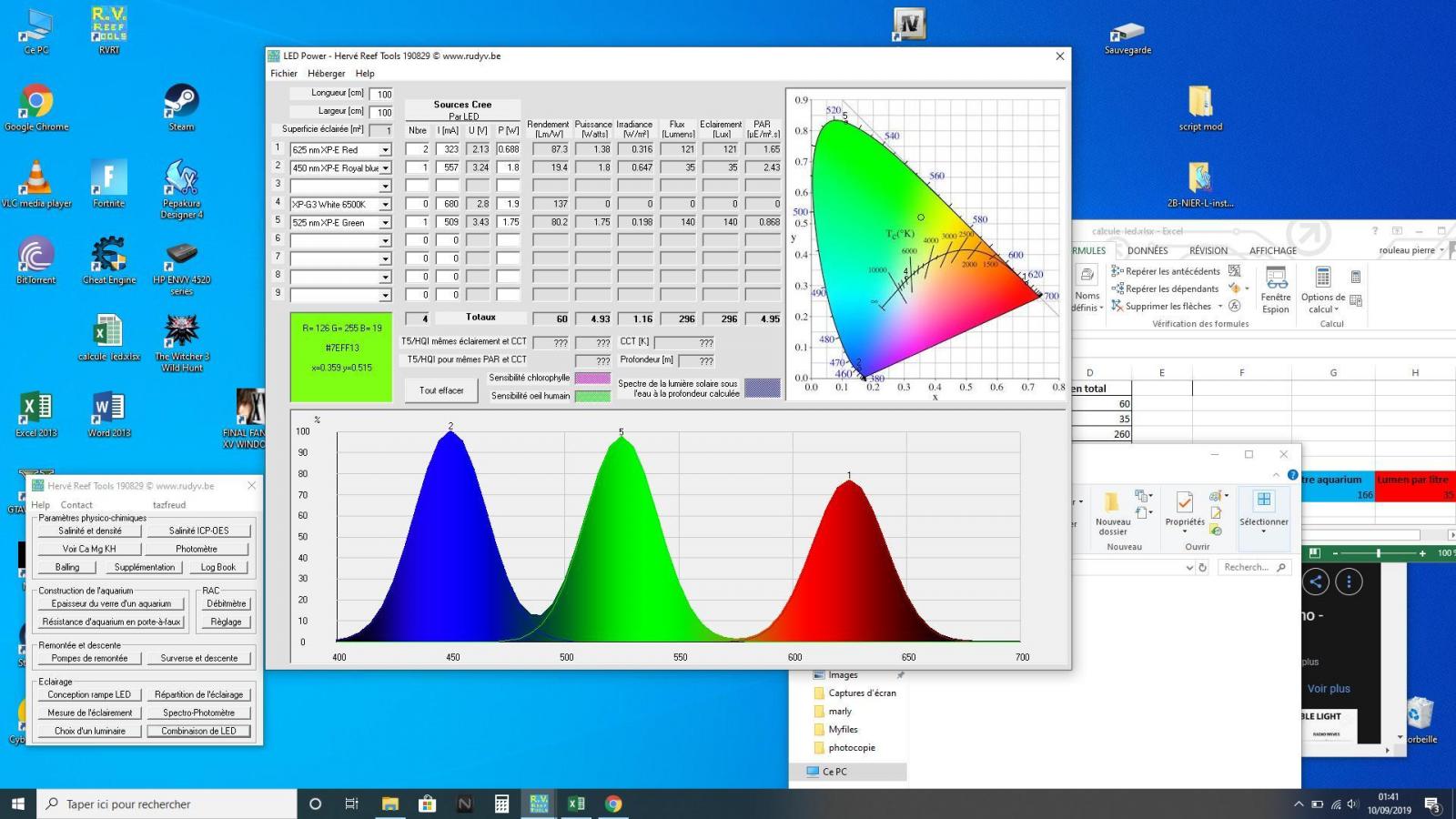

Je vais trouvé maintenant mon ratio vert bleu rouge en fonction du spectre pour les équilibré.

Cela nous donne 1 bleu 1 vert 2 rouge.



Le rouge est un peut faiblard pas grave je continue comme ça.

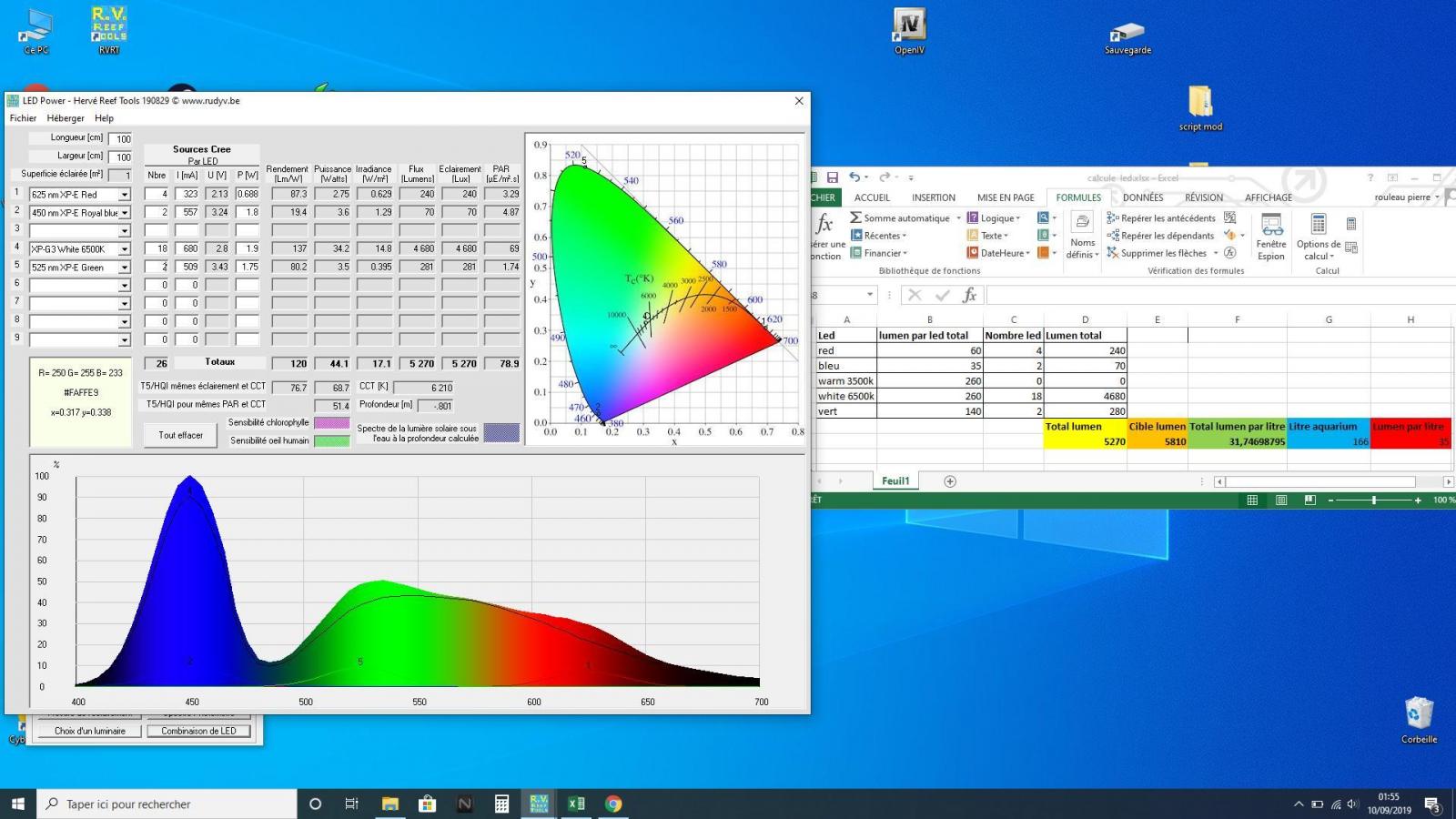

Maintenant je vais rentrer mes led en 6 500k.

Le but est d'avoir le nombre de lumens désiré, avoir le point dans le graph de droit le plus près de la courbe et avoir le même ratio de bleu vert rouge dans le carré de gauche pour avoir le meilleur blanc possible.

Soit 4 led rouge 2 bleu 2 vert et 18 6 500k.
Pour une rampe final de 5270 lumens avec 6210k soit 31 lumens par litre.


C'est à ce moment que je m'aperçois de la limite des composants que j'ai acheté.

Un dissipateur thermique qui ne me permet pas d'obtenir les lumens désiré car il peut refroidir que 26 led.
Il ne me permet pas d'obtenir mes 35 lumens par litre actuellement 31 lumens par litres.

J'aurais dû prendre aussi quelques led avec une température supérieure à 6 500k pour obtenir un blanc final plus pure actuellement j'ai 250 de rouge 255 de vert et 233 de bleu danc le carré de gauche.
Qui me donne un blanc crème.

Mais ça reste tous de même une très jolie rampe sur le papier pour mois de 100 euros.

Je passerai à la construction des que je reçois le matos normalement cette semaine.

Le matériel commandé

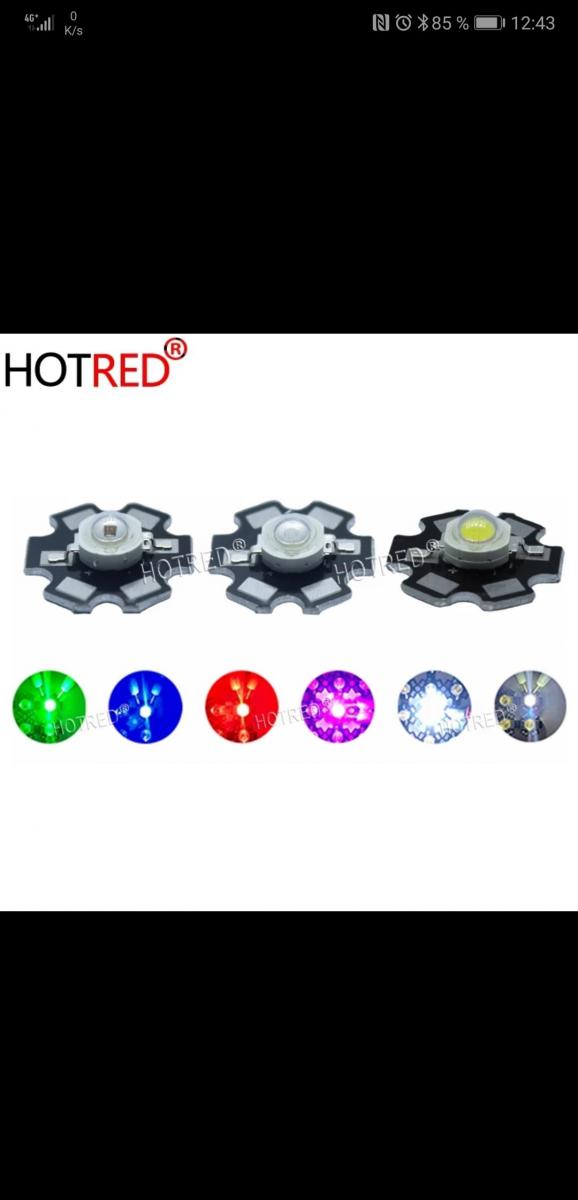

Led 3w 600 ma max 3euro les10.
20x 6 500k
10x bleu royal
10 vert
10 rouge
15 euro de led

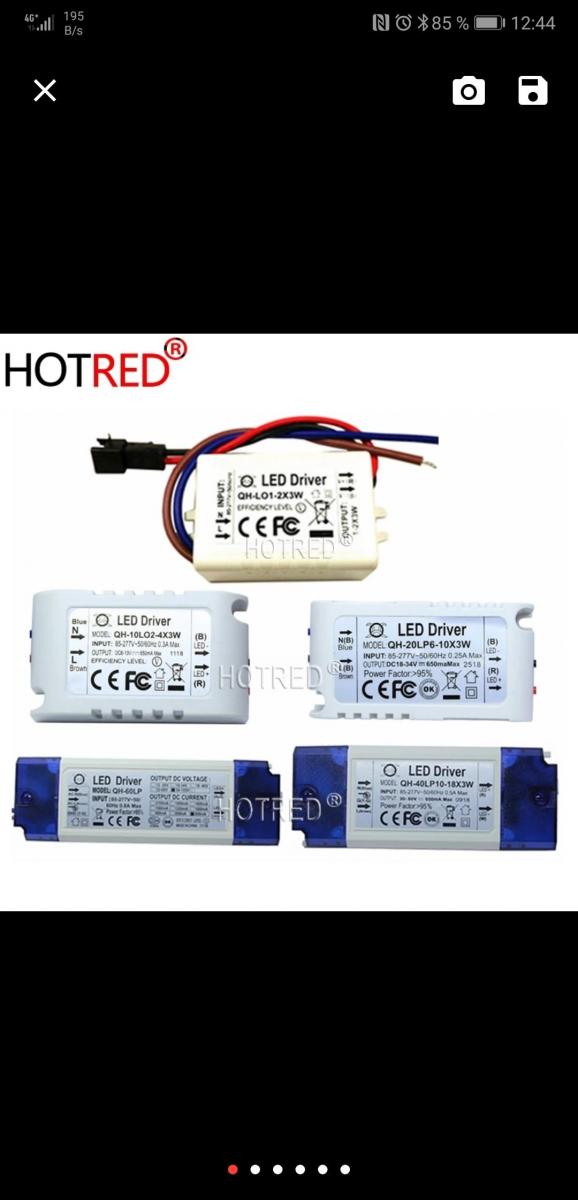

2 drivers 10-18x3w led 600ma 9 euro
1 drivers 2-4x3w led 600ma 2 euro

11 euro de drivers led

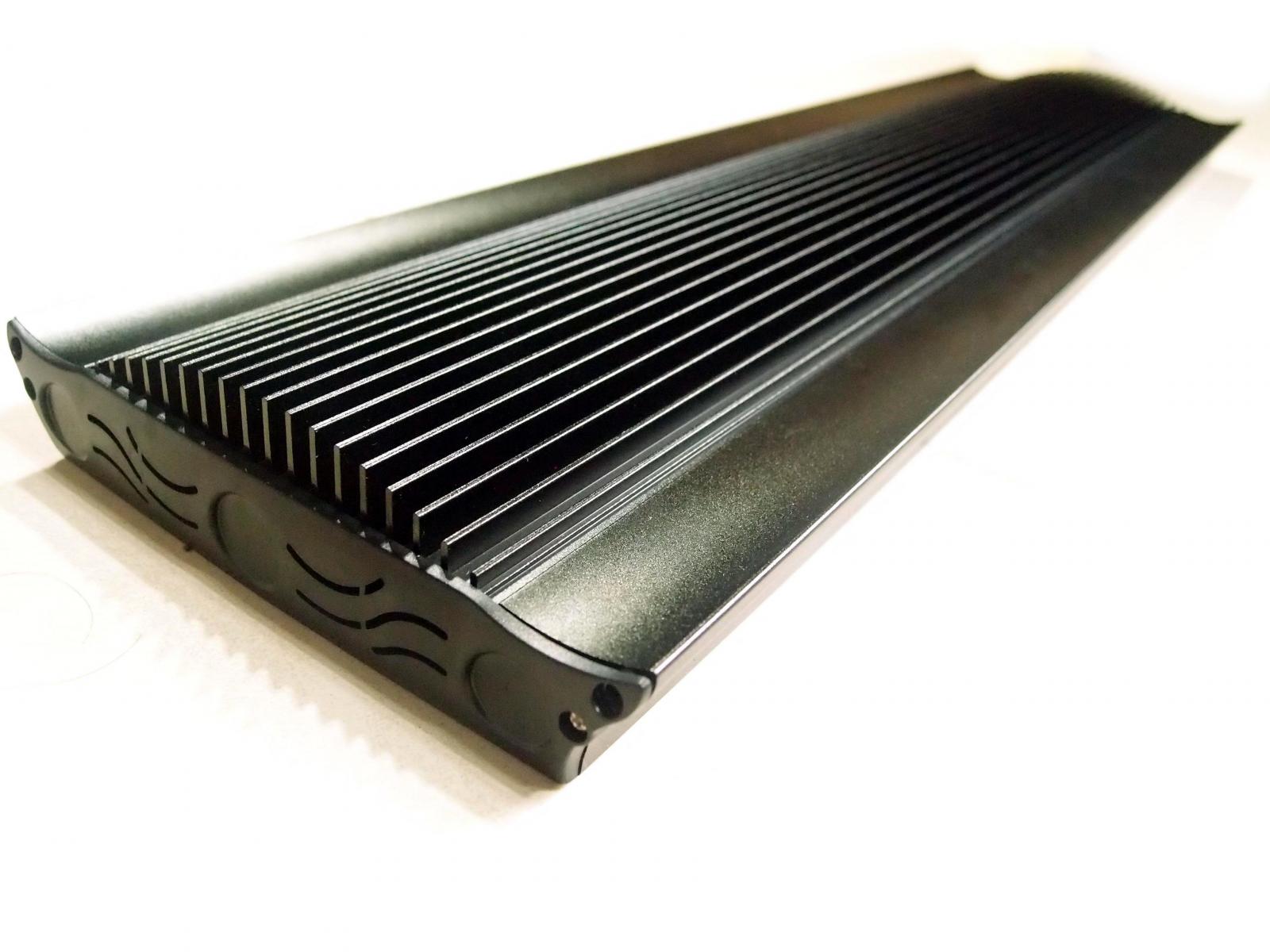

Dissipateur thermique aquarium 90watt 49 euro

Pâte thermique
Pâte de refroidissement adhésive de Silicone
3 euro les 2

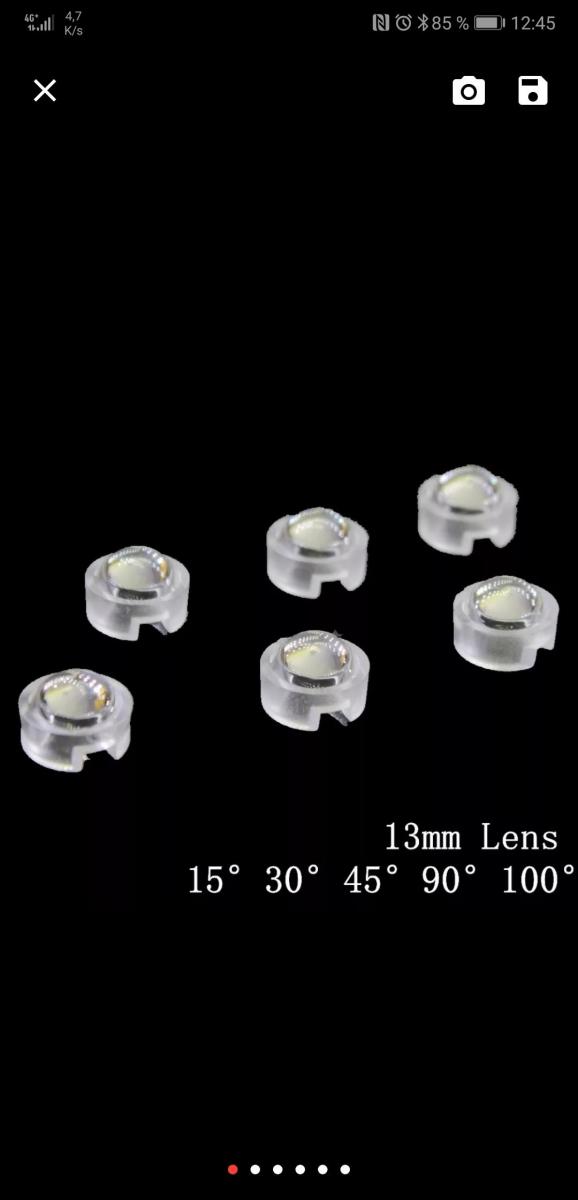

Lentilles 100 ° x30 3euro

Soit un totale de 90 euro en Chine.

c est un trigon en eau de mer que tu as ?

Non eau douce mais en adaptant d'autre led avec des spectres différents on peut faire la même chose pour eau de mer.

Enfin reçu le matériel et fini d'être posé.

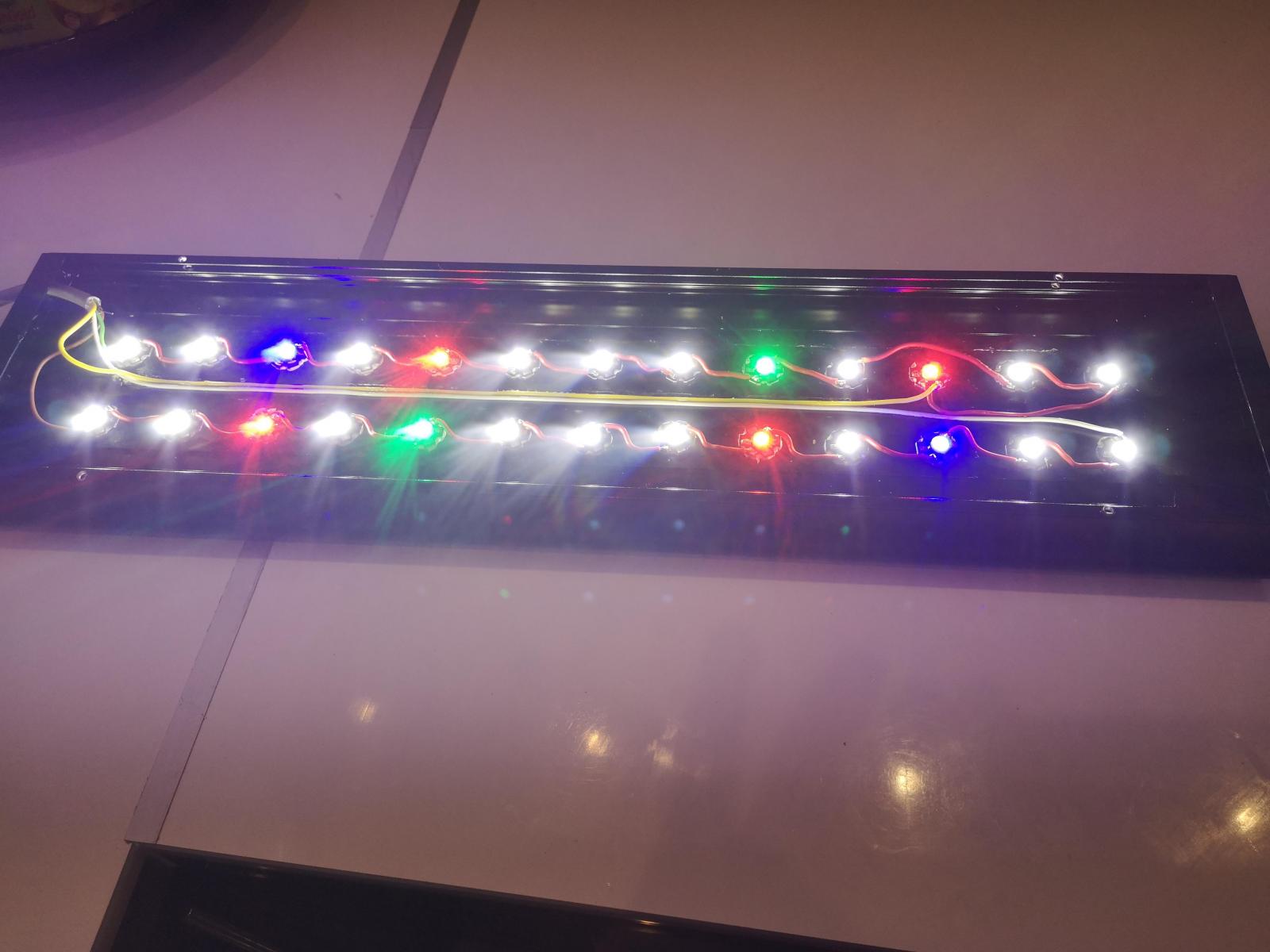

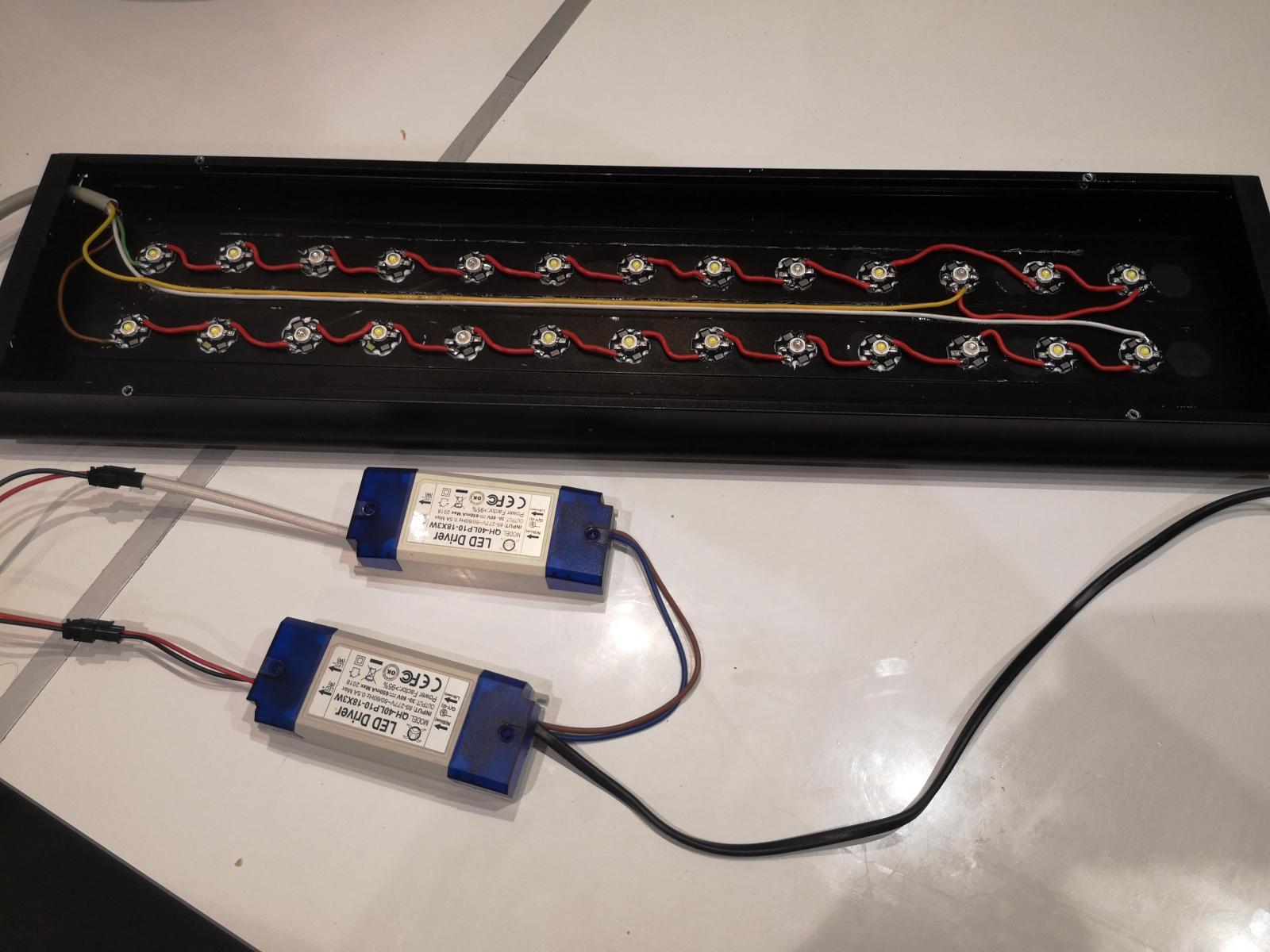

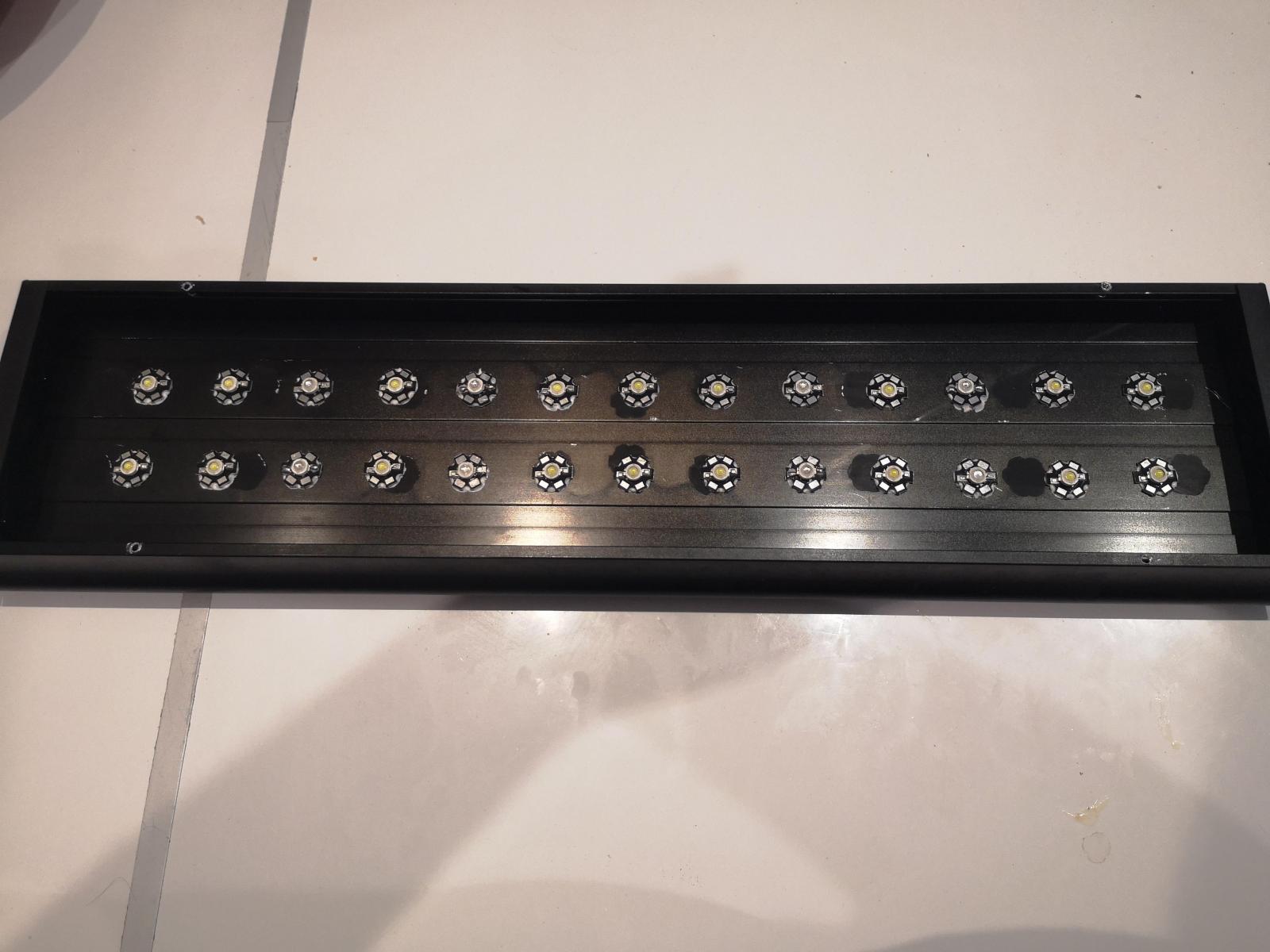

Des petites photo du montage.

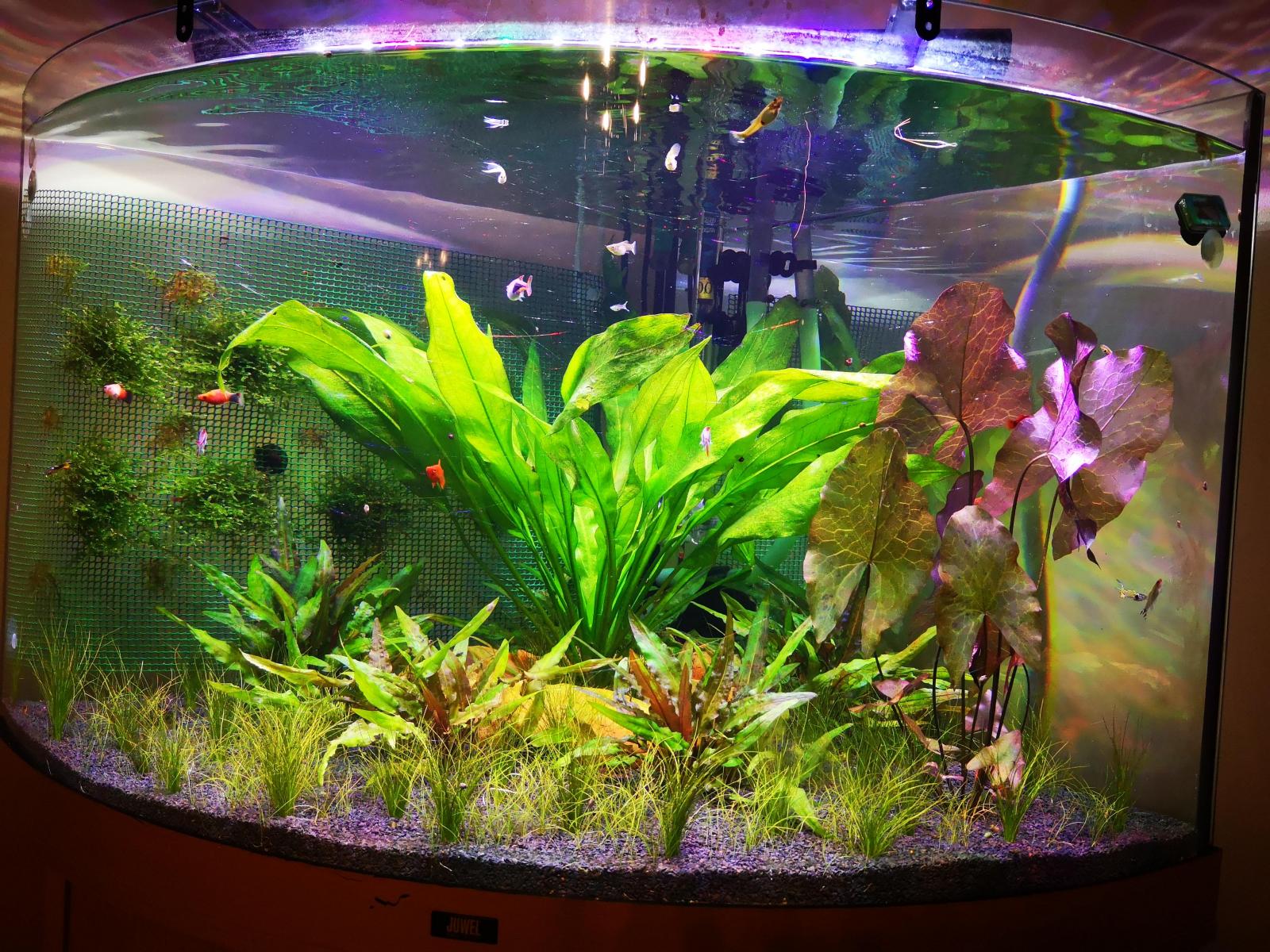

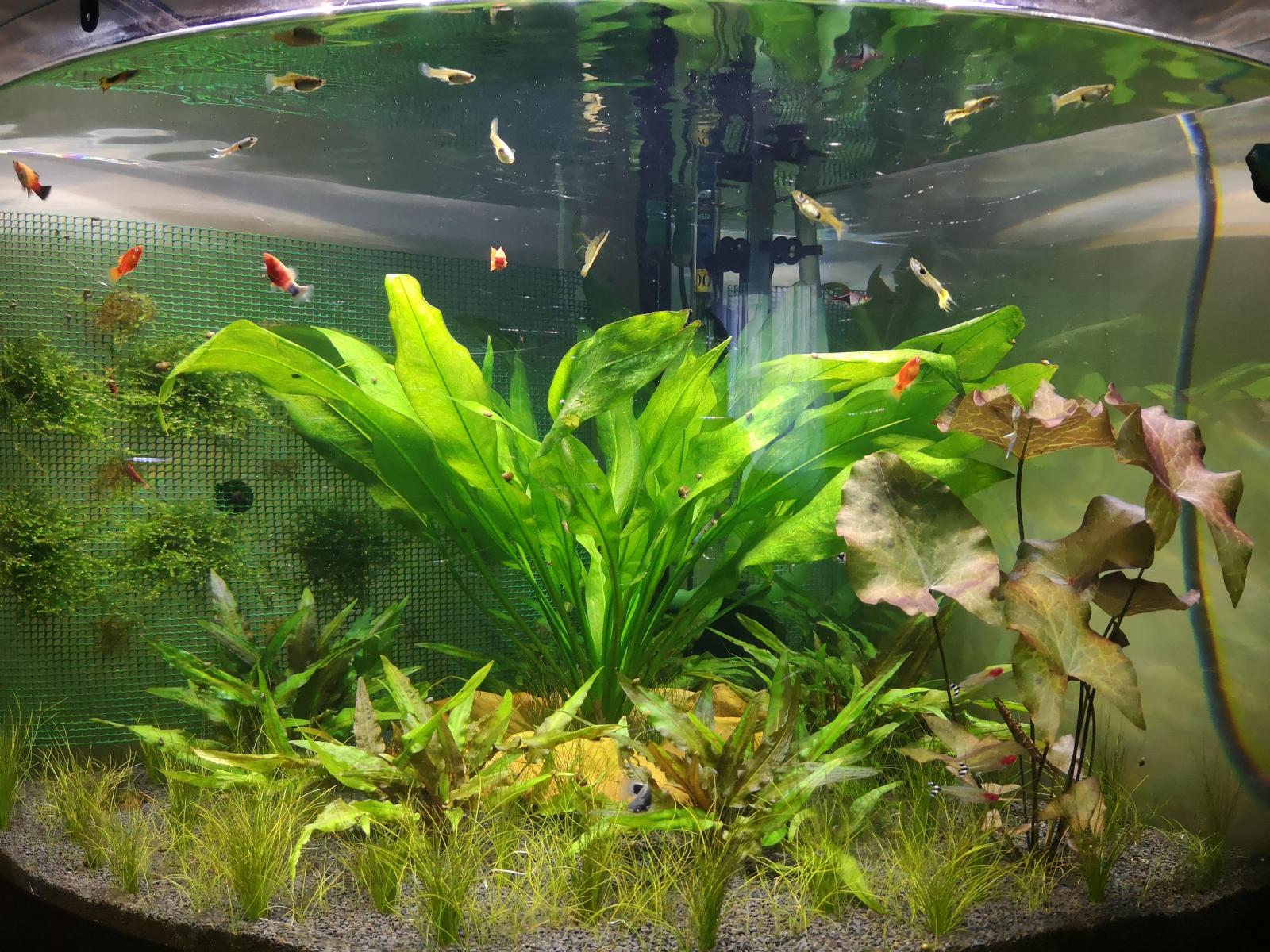

Maintenant une petite comparaison entre led standard 6 500k et la nouvelle.





Le résultat est probant les couleurs sont beaucoup plus prononcé et visible sur la végétation.

Les vivants aussi je ne reconnais plus mes rasboras beaucoup moins pal et certains endler on des couleurs fluo qui n'apparaissait pas avant.

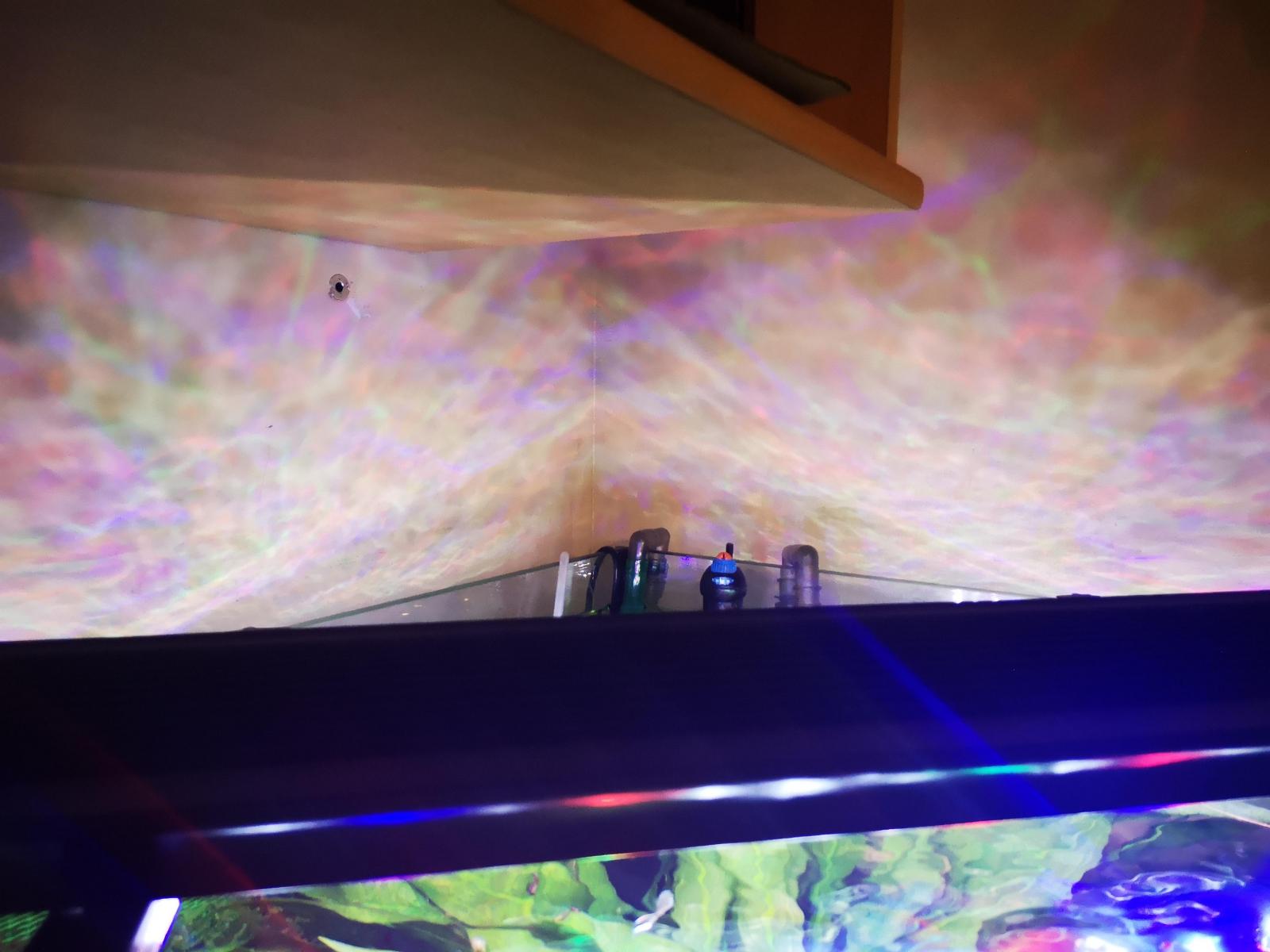

Le seul truc qui me dérange un peut sont les reflet vert bleu rouge de surface qui reflète sur les murs.



A voir dans le temps au niveau des algues je n'en avais pas avant.

Bon un petit retour rapide sur l'évolution de la rampe au bout d'un mois.
Des algues filamenteuses on commencé à apparaître.
Du coup suppression des led bleu et vert remplacer par des 6 500k.
Au bout d'une semaine toujours des filamenteuses.
Suppression des rouges.
Les filamenteuses disparaissent.
Du coup rien ne vaut spectre unique sans mélange de couleurs.

Juste des 6 500k reviendra moins cher et éviteront les algues

J'avais testé l'année dernière mix à quantité égale 6 500k et 3 500k et je n'avais pas eu non plus d'algues (testé pendant 1 ans).

Bonjour tazfreud. Je regarde ton post et je me demandais quelle différence entre du 7 500 uniquement et un mix 7 500 3 500 au niveau du rendu des couleurs et de la croissance des plantes ? Quel est le plus intéressant des 2 ?

Le 6 500k a un rendu de couleur du vivant correct.

Par contre le mix 6 500k et 3 500k à un rendu un peut jaunâtre comme si on regardé un bac amazonien fitrer à la tourbe.

Niveau rendu je préfère le 6 500k.

Pour la pousse des plantes pas vue de différence les deux fonctionnent bien.

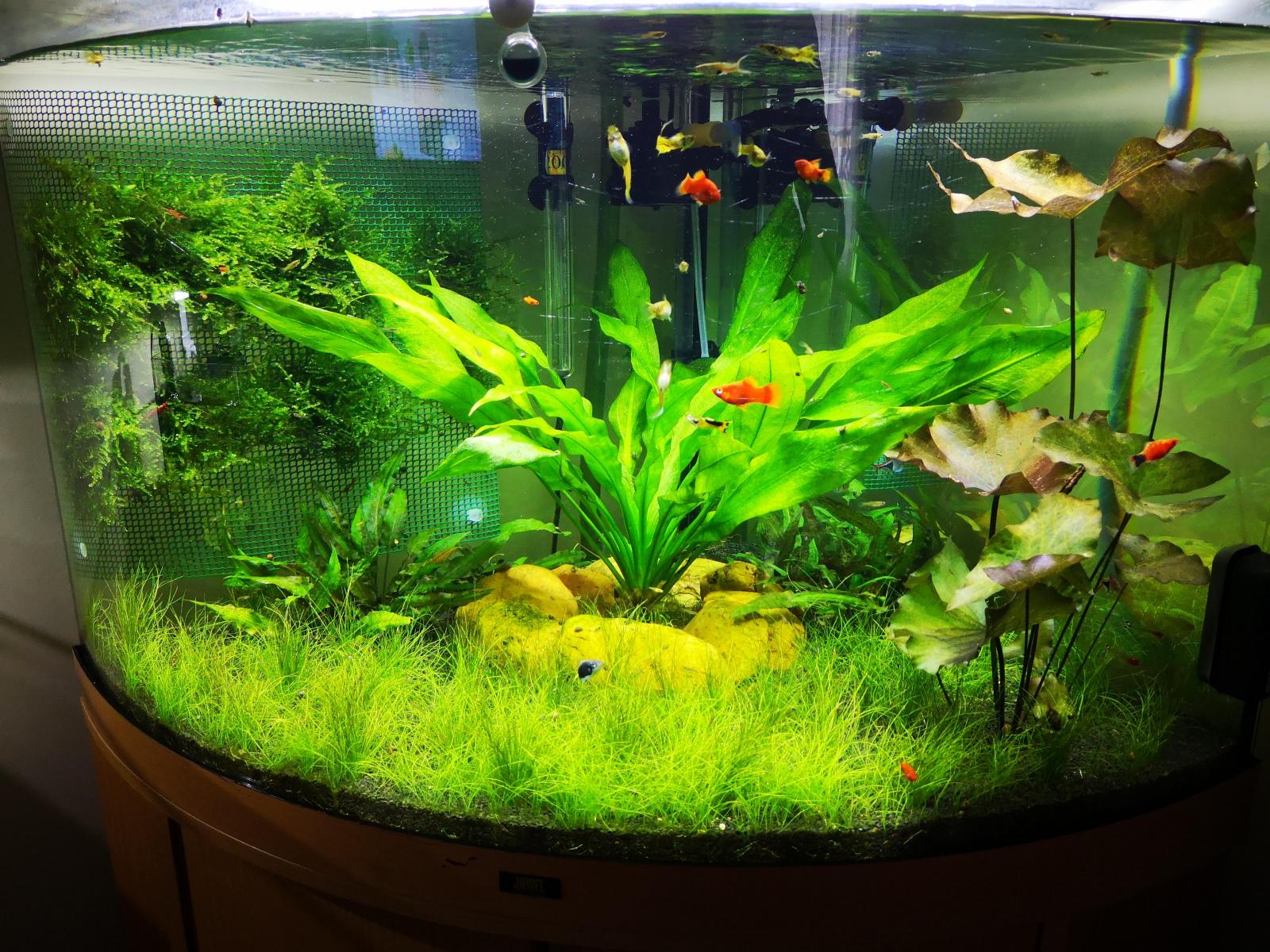

Je posterais une photo se soir du bac.

Comparé au précédentes photos du poste la différence et plus que flagrante sur 1 mois de temps.

Mon gazonnante à pratiquement recouvert tout le bac et mon mur végétal de mousse de java
A bien poussé aussi.

J'ai juste déplacé des cryptocoryne de l'avant à l'arrière du bac.

Voilà.

Ça m'intéresse également car je voulais mettre de la bande led pour améliorer mon éclairage et il me reste du 6 500k. Avant d'achter une rampe chihiros, je vais faire l'essaie quelques semaines pour voir sur la durée
