Fabrication d'un ecumeur

Bonjour,
Voila je passe finalement en méthode Berlinoise et je me fait mon ecumeur basé sur le plan qu'on peut trouver.

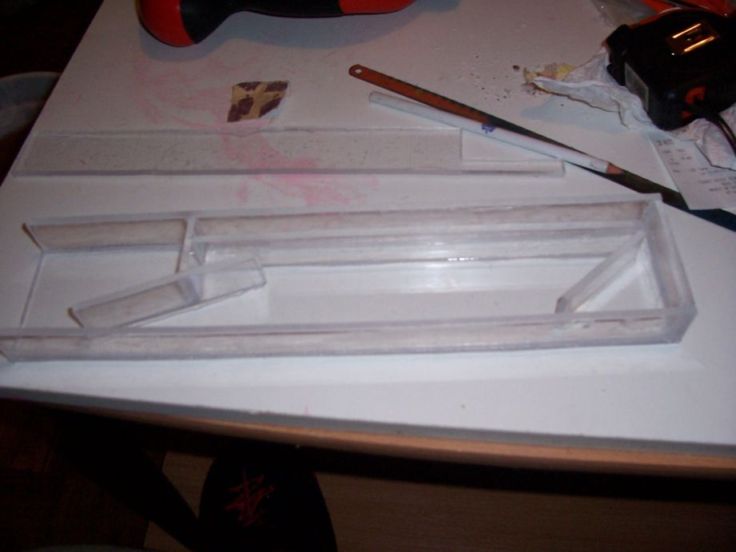

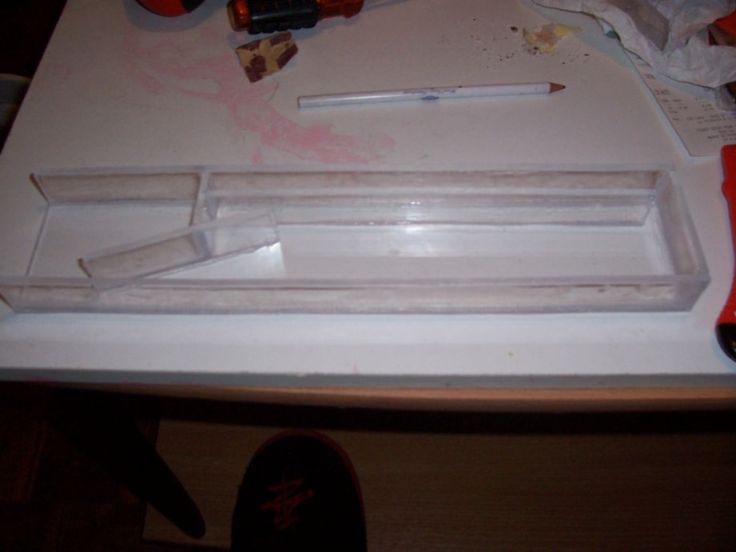

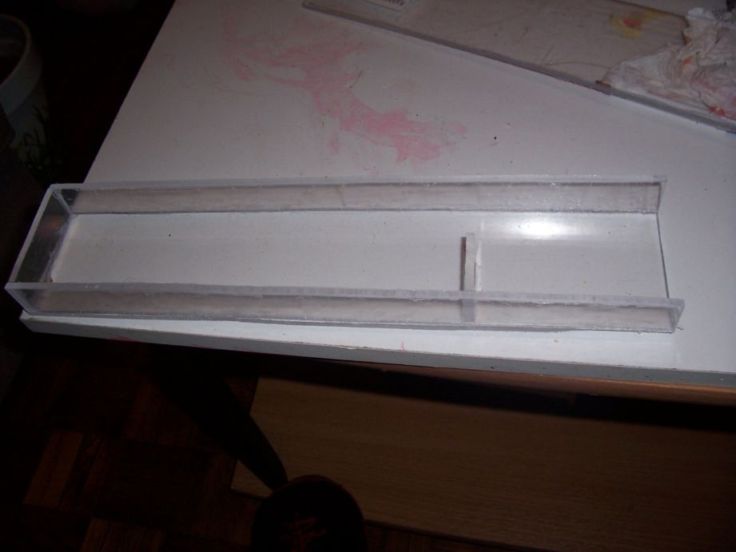

voici quelques images lors du montage

Comme j'ai 4 pieds gauche (pire que 2 mains ), je suis béat devant ce genre de réalistion !

 :bravo :

J'espère que les résultats seront à la hauteur des efforts fournis.

sympa 

Avec quoi as-tu découpé le plexi ?

Moi je suis curieux de voir comment ça marche parce que j'ai du mal à comprendre à quoi servent ces languettes collées en travers...

Perso je tourne sur un ssk modifié et surdimensionné depuis plus de deux ans et ça ramone pas mal...

...sinon je ne connaissais pas ce modèle.

Mais perso pour mon projet de 500l j'envisage un modèle commercial... une valeur sûr tel qu'un bon H&S...

Le ssk m'a donné beaucoup à retordre avant d'arriver à avoir un écumage performant.

Là je suis en train de me bricoler un nouveau déversoir plus pro (clone d'un commercial en plexi) qui sera beaucoup plus performant que celui actuel basé sur des coudes pvc...

A+

Fabien

Avec quoi as-tu découpé le plexi ?

Tu as semble-t-il la réponse sur l'une des photos...

Une scie à métaux c'est encore ce qui va le mieux...
La circulaire fait fondre le plexi et la scie-sauteuse le fend

ah oui...

La fatigue, sans doute 



 

piquesegue a écrit :
Moi je suis curieux de voir comment ça marche parce que j'ai du mal à comprendre à quoi servent ces languettes collées en travers...

C'est le même principe que les goulots d'étranglements des écumeurs à venturi (à injection) : tu crées un rétrécissement (effet venturi dans un "endroit" clos) qui accélère les particules (ou molécules), elles perdent ainsi une partie de leur énergie (dissipation). Lorsqu'elles se retrouvent au grand air (dans notre cas), elles retonbent comme des patés pas cuits (ou cuits trop vite) car elles n'ont plus l'énergie suffisante pour progrsser plus loin face aux forces qui s'y oppose...

Suis pas sûr d'être clair...

Bah a ce que je voisvous avez déjà repondu a toutes les questions posé 
Pour l instant cet ecumeur a une ters bonne reputation parmis les nanorécifs, je l'ai trouve sur le site nanorécif france
Je me depeche de le finir car j en ai un grand besoin en ce moment... mon bac va pas tres bien 
La colle a seché cette nuit et ca a l air de tenir pas mal 

Pour la découpe, la scie a metaux est la pour les petites pieces sinon j utilise la scie sauteuse pour les grandes pieces.

J'utilise aussi du papier de verre pour limer et raboter les angles.

J'ai juste fait une mega boulette qui m a fait recommencé alors que le travail etait quasiment finis.... j'ai oublié d enleverla film protecteur...... sans commentaire svp merci ^^, voila ce qui se passe quand on bricole en etant malade 

Je suis en train de faire la fixation pour l'arrivé de la pompe car c'est un ecumeur exterieur donc je ne peut pas coller la pompe sur l ecumeur.

Desole plus de photo possible pour le moment car plus de pile 

Bonjour,

Félicitation pour ce bricolage ! J'attends impatiemment les photos de la "bête" une fois en fonctionnement.

Je me depeche de le finir car j en ai un grand besoin en ce moment... mon bac va pas tres bien 

En attendant et pour aider : changer de l'eau c'est aussi une très bonne idée...
Si comme je le suppose ton bac est de faible volume, ça devrait être favorable à son rétablissement non ?

Kix.

kix a écrit :
Félicitation pour ce bricolage ! J'attends impatiemment les photos de la "bête" une fois en fonctionnement.

Merci et oui il y aura des photos 

kix a écrit :
En attendant et pour aider : changer de l'eau c'est aussi une très bonne idée...
Si comme je le suppose ton bac est de faible volume, ça devrait être favorable à son rétablissement non ?

Tres bonne idée je changerais l eau ce soir par de l eau salé.
20L sur 54 ca devrais etre sufisant.
et demain soir l'ecumeur devrais fonctionner
Je le finis et referme ce soir donc il a toute la journée de demain pour secher.

Puis je dois aussi le surveiller au cas ou il y aurait une fuite, si il y a une fuite je serais obligé d'attendre une journée de plus snif 

Qu'a-t-il donc ce bac pour que ça semble si pressant d'y installer un écumeur ?

Kix.

kix a écrit :
Qu'a-t-il donc ce bac pour que ça semble si pressant d'y installer un écumeur ?

De la vie venu avec les roches qui sont d excellente qualité et n aimant pas tuer les animaux... je me depeche de totu mettre en place 
j ai aussi une ophiur que j aimerais pas perdre... si ce n est pas trop tard 
En faite j ai pas mal de vie dans le bac alors que ca fait meme pas une semaine qu il tourne.
et mise a part les pierre je n ai rien mis d'autre.

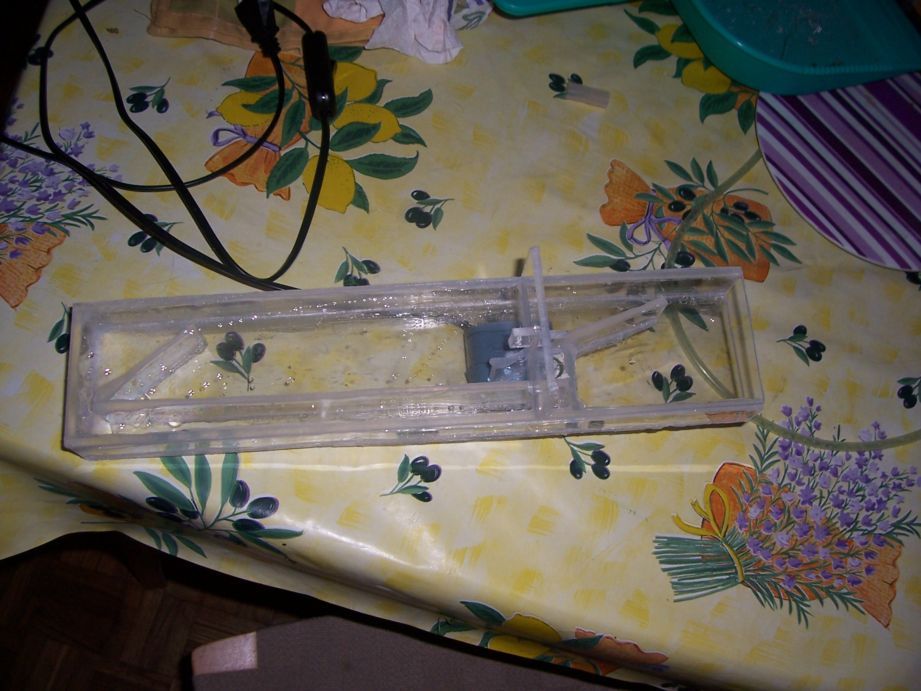

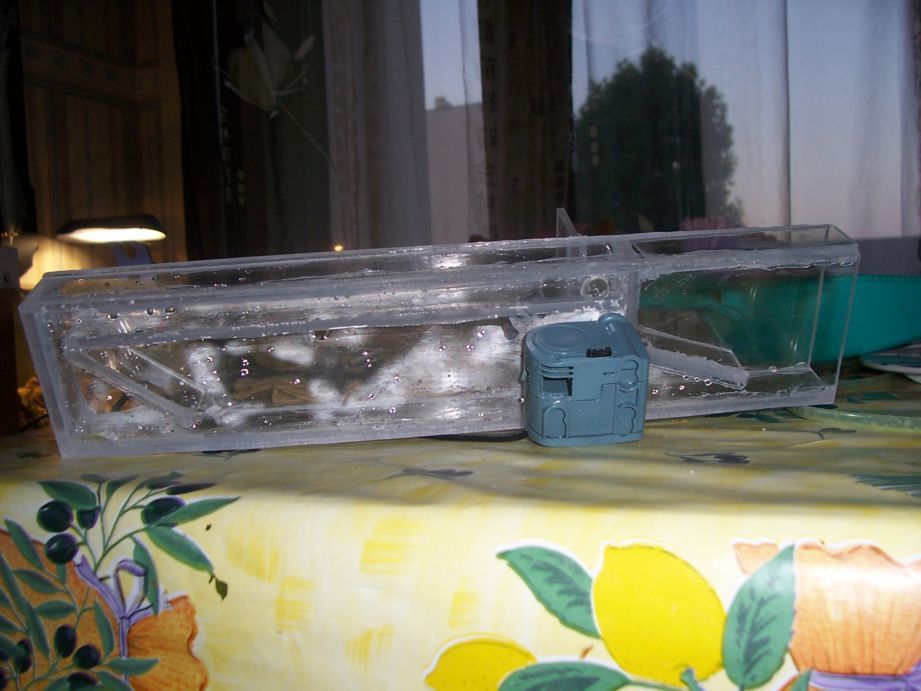

Voici les derniere photo de l ecumeur qui sera mis en fonctionnement demain soir

Salut,

Pourquoi l'as-tu collé au silicone ???
Il aurait été préférable de le coller à la Tangit pvc (qui colle aussi bien le plexi)...

Moi je dirais que la tangit colle largement mieux le plexi

ben oui c'est ce que j'ai dis lol
En fait c'est plus une soudure à froid...
...c'est solide (rigide) et d'aspect plus propre

fabienst a écrit :
Salut,

Pourquoi l'as-tu collé au silicone ???
Il aurait été préférable de le coller à la Tangit pvc (qui colle aussi bien le plexi)...

tout simplement parce que la ou j ai ete je n en ai pas trouvé
et que sur les sites il déconseillait la tangit car c est pour un usage vivant donc déconseillé et on m a plus conseillé le silicone meme si je suis tout a fait dac avec toi :-s
mais bon maintenant c est fait et etancheité nickel...
j ose pas le faire tourné maintenant car j ai peur que le support ne tienne pas encore assez
Je le laisse sécher toute la nuit et je verrais demain matin.

phenixar a écrit :
sur les sites il déconseillait la tangit car c est pour un usage vivant donc déconseillé

 :euh : Il suffit de regarder les indications (les carrés orange/rouge) sur les tubes pour se rendre compte qu'il n'y a aucun danger, surtout une fois sec...

En tout cas, j'attends le résultat avec impatience.

merci pour le tangit je vais en prendre car j ai des modification a apporter.

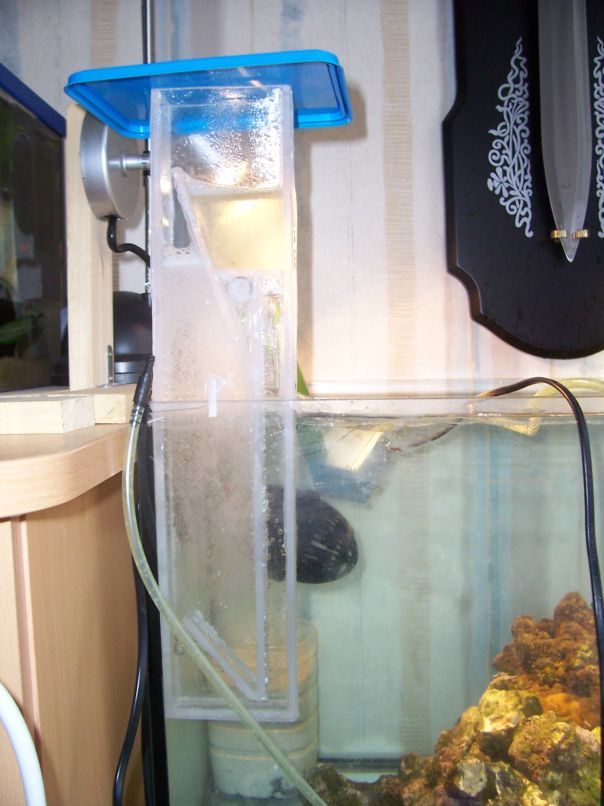

Sinon voici le resultat



je dois modifier l arrivé de la pompe car pour faire au plus rapide il est dans le bac mais avec l autre pompe je vais pouvoir mettre l ecumeur hors de l eau et seulement les tuyaux dans le bac (entrée/sortie)

EDIT [Dlteck2000]: Affichage de la 2eme photo.

Bien l'écumeur à l'air de fonctionner 

Pour la Tangit aucun soucis en effet, sinon il y a longtemps que tout mon bac serait mort lol

D'ailleurs un silicone pas assez sec serait nocif pour le vivant...

A+

fabienst a écrit :
Bien l'écumeur à l'air de fonctionner 

Pour la Tangit aucun soucis en effet, sinon il y a longtemps que tout mon bac serait mort lol

D'ailleurs un silicone pas assez sec serait nocif pour le vivant...

Si j ai bien lu la tangit seche en 4 minutes ?

ca a l air de fonctionner mais il est pas performant 
quelque modification et ca serait parfait.

Bon bah voila j ai refait une partie de mon ecumeur en le collant avec de la colle pvc rigide.
j ai pas trouvé tangit car ici ils n ont rien donc j ai pris un "generic" d'un autre fabriquant....
Pas super niveau toxicité vapeur mais quand c est coller... c est coller..
du coup la moitier de l ecumeur est "souder" et la derniere vitre est coller au silicone pour pouvoir l ouvrir plus tar au cas ou..

bien mais attends 24h avant la mise en eau...
Moi aussi je suis en plein collage en se moment 
Pas d'un écumeur mais d'une déverse.

Dans l'action j'ai foiré un peu, du coup j'ai du mettre une sortie plus petite :roll :

Bon reste plus qu'a tester la bête...

fabienst a écrit :
bien mais attends 24h avant la mise en eau...

Oui, et rince le tout à l'eau chaude par précaution.

Voila il est en fonction depuis plusieurs heures et je peu vous dire qu il fonctionne bien 

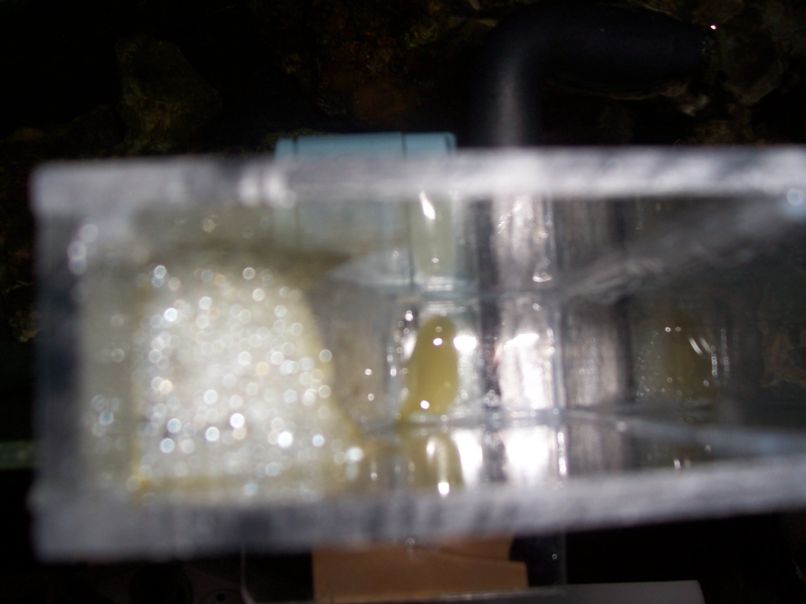

voila ce que ca donne :

Pour vider l'écume, il faut retirer l'appareil complet de l'eau ?



Euh... l'éclairage du nano, c'est la lampe qu'on voit derrière l'écumeur ?

J'imagine qu'il siphone

piquesegue a écrit :
Pour vider l'écume, il faut retirer l'appareil complet de l'eau ?

non je siphone avec un tuyaux
mais je trouve qu il se remplis trop vite  mais bon je dois le regler maintenant

piquesegue a écrit :
Euh... l'éclairage du nano, c'est la lampe qu'on voit derrière l'écumeur ?

non j en ai une autre de l autre coté mais j ai pas les sous pour me prendre tout éclairage pour le moment
ca sera un HQI de 70W que je vais mettre j attend un peu
et pour etre honnete ce spot de 50W halogene est une vrai m****

fabienst a écrit :
J'imagine qu'il siphone

ca oui il siphone un peu trp meme 

phenixar a écrit :
mais je trouve qu il se remplis trop vite  mais bon je dois le regler maintenant

Un écumeur neuf met toujours 2-3 jours pour se roder. Et si le bac est "trop" propre, il est logique que cela mousse beaucoup.

anemone-clown a écrit :
[quote]phenixar a écrit :
mais je trouve qu il se remplis trop vite  mais bon je dois le regler maintenant

Un écumeur neuf met toujours 2-3 jours pour se roder. Et si le bac est "trop" propre, il est logique que cela mousse beaucoup.[/quote]
le mien est loin d etre propre donc a mon avis je l ai reglé un peu trop puissant j ai diminué les bulles et maintenant est beaucoup plus foncé au lieu d etre claire.
je suis content u il fonctionne 

phenixar a écrit :
le mien est loin d etre propre donc a mon avis

 

je l ai reglé un peu trop puissant j ai diminué les bulles et maintenant est beaucoup plus foncé au lieu d etre claire.

N'hésite pas à jouer sur la hauteur (position) en même temps.
