Détendeur

Définition

Un détendeur est une soupape de pression installée dans un système de tuyaus qui, malgré les différentes pressions sur le côté d'entrée (pression d'entrée), veille à ce qu'une pression de sortie ne soit pas dépassée. Le détendeur est une soupape de réduction de pression.

Un détendeur avec régulateurs de pressions

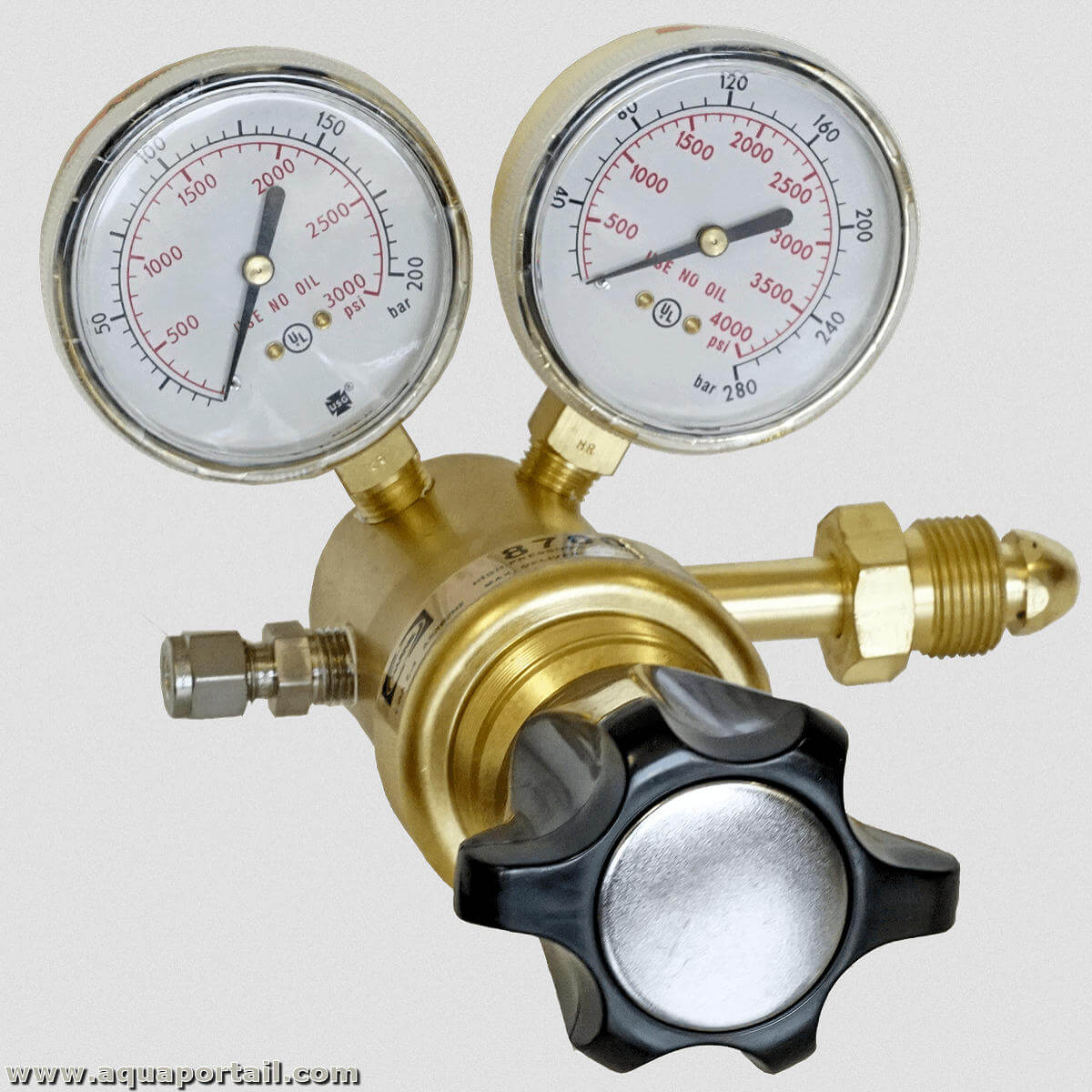

Le détendeur est un régulateur de pression. Ici, le modèle est un régulateur haute pression à un étage conçu pour fonctionner sur des bouteilles haute pression jusqu'à 7500 PSIG.

Explications

Les deux composants centraux d'un détendeur sont le capteur de pression et la valve couplée à lui. Les formes de construction peuvent varier en fonction de l'usage, du milieu(gaz ou liquide)et des pressions attendues, mais le principe est constant : la pression du côté de sortie agit d'un côté sur la membrane, de l'autre côté (dans le schéma la pression inférieure) actionnent la pression de l'air et un ressort de réglage. La membrane est couplée mécaniquement à la valve. Plus la pression monte du côté de sortie, plus la vanne est fermée, elle bloque le débit lorsque la pression de sortie (réglable) est atteinte. Si cette fermeture n'est pas totale parce qu'un joint est endommagé ou contaminé, la pression de sortie peut augmenter lentement à des niveaux si élevés qu'une soupape de sécurité s'ouvre et s'abîme.

Pour les pressions de sortie à partir de 1 bar, le détendeur de pression peut être construit comme capteur de pression au lieu d'une membrane avec un piston et donc très compact. Ainsi, les premiers niveaux des appareils de plongée et de protection respiratoire et des soupapes de remplissage en ballon en latex sont entièrement pilotés.

⭐ Les détendeurs (régulateurs de pression) se retrouvent dans de nombreuses applications domestiques et industrielles courantes. Par exemple, les régulateurs de pression sont utilisés dans les grils à gaz pour réguler le propane, dans les fours de chauffage domestique pour réguler les gaz naturels, dans les équipements médicaux et dentaires pour réguler l'oxygène et les gaz d'anesthésie, dans les systèmes d'automatisation pneumatiques pour réguler l'air comprimé, dans les moteurs pour réguler le carburant et dans les piles à combustible pour réguler l'hydrogène. Comme le montre cette liste partielle, il existe de nombreuses applications pour les détendeurs, mais dans chacun d'eux, le détendeur remplit la même fonction. Les régulateurs de pression réduisent une pression d'alimentation (ou d 'entrée) à une pression de sortie inférieure et travailler pour maintenir cette pression de sortie malgré les fluctuations de la pression d'entrée. La réduction de la pression d'entrée à une pression de sortie inférieure est la caractéristique clé des régulateurs de pression.

✅ Lors du choix d'un régulateur de pression, de nombreux facteurs doivent être pris en compte. Les considérations importantes relatives : les plages de pression de fonctionnement pour l'entrée et la sortie, les exigences de débit, le fluide (s'agit-il d'un gaz, d'un liquide, toxique ou inflammable ?), La plage de températures de fonctionnement attendues, le choix du matériau pour les composants du régulateur, y compris les joints, ainsi que comme contraintes de taille et de poids.

Le détendeur est l'organe d'une pompe à chaleur dans lequel la pression du liquide frigorigène (générant le froid) est abaissée.
