Jalon
Définition
En topographie, un jalon est constitué d'un piquet long et mince, en bois ou en métal, utilisé lors des levés topographiques pour marquer un point du terrain que l'on doit voir depuis une certaine distance. Il sert pour l'arpentage (comme une mire) et en géodésie. Il sert à signaler les points à mesurer, les points de frontière ou les itinéraires.

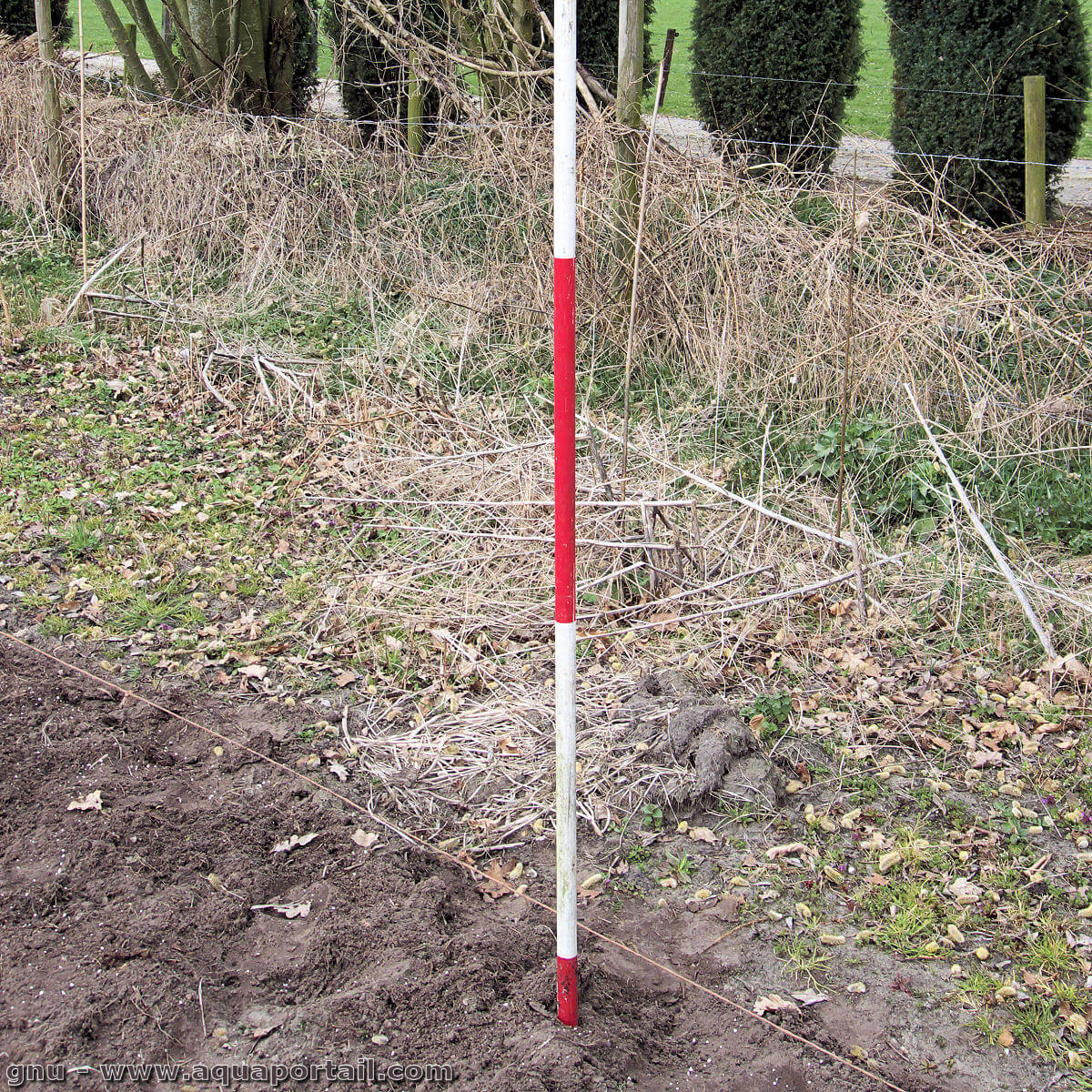

Un jalon topographique :
La tige d'un jalon est d'environ 2 m de long (haut) et est de couleur rouge-blanc alternée, en acier, en bois de pin ou en plastique. Il a une section ronde (25 mm de diamètre) et une pointe d'acier pour bien pouvoir l'enfoncer dans le sol ou, par exemple, dégager des bornes en place.
Explications
Grâce à la peinture bicolore, les barres des jalons sont également bien reconnaissables de loin. Les tailles de couleur sont généralement de 50 cm de long et permettent ainsi également (en utilisation couchée) des mesures de distances horizontales. On utilise aussi des barres de 1 m, qui sont assemblées avec des essais de 2 m ou plus. On distingue les têtes blanches ou les têtes rouges en fonction de la couleur supérieure. Pour faciliter la mesure ou l'observation, les jalons sont placés en rangée, souvent avec des têtes alternées.
Si un jalon (barre) ne peut pas être percutée (enfoncée) dans le sol sur un support dur (par exemple, la route, le point d'arpentage), il est installé avec un trépied (tripode).
Avec deux jalons perpendiculaires l'un à l'autre (avec des aiguilles de comptage attachées au roulement, se touchant aux pointes), on peut marquer au-dessus d'un trou la position d'une borne à poser. Le point où la borne doit être placée est recherché au fond du trou à l'aune d'un cordon.
Synonymes, antonymes
1 synonyme (sens proche) de "jalon" :
- mire
0 antonyme (sens contraire).
