Clapet de pied

Définition

Le clapet de pied est un clapet attaché au bas de la section d'aspiration d'une pompe, il empêche la canalisation de se vider de son eau lorsqu'on arrête la pompe. Il est essentiel si la prise d'eau n'est pas immergée en permanence et si la pompe ne s'amorce pas automatiquement.

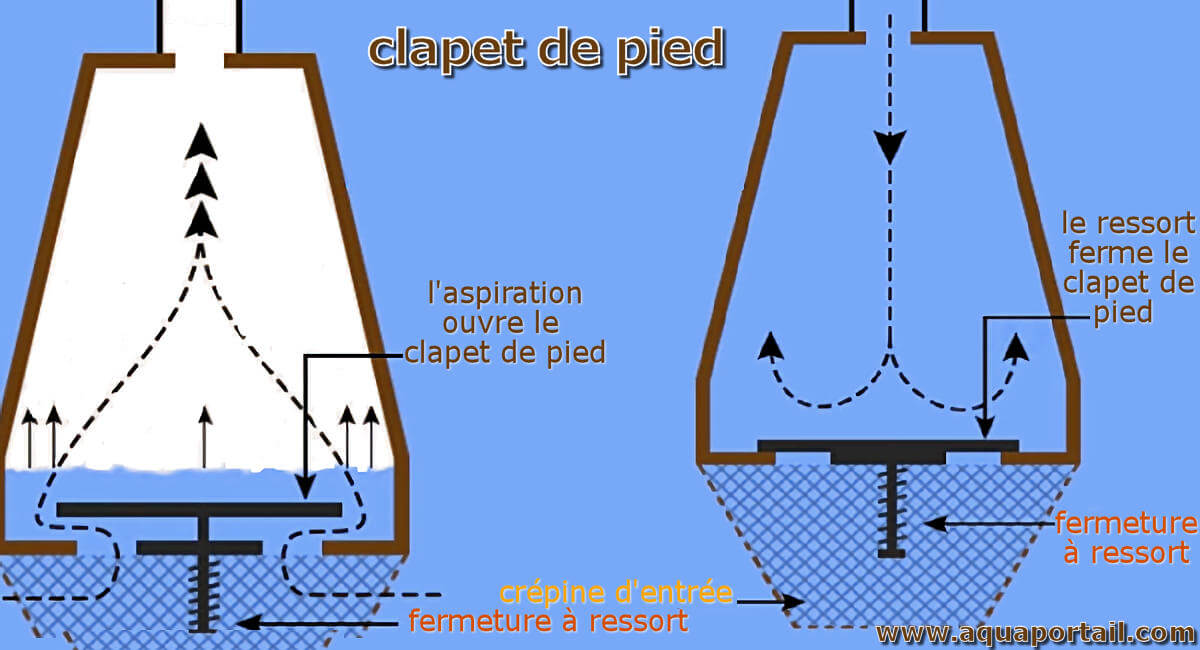

Le fonctionnement d'un clapet de pied :

Le clapet de pied offre une fermeture à ressort et peut être installé dans n'importe quelle direction. Les clapets de pied ont une faible perte de charge. Les clapets de pied peuvent maintenir la pression hydraulique. La plupart des clapets de pied sont équipés d'une crépine d'entrée, et ils filtrent l'eau entrante et empêchent les dommages de la vanne.

Explications

Un clapet de pied est un type de clapet anti-retour qui ne permet qu'un écoulement unidirectionnel. Utilisez des clapets de pied lorsque vous avez besoin d'une pompe, par exemple lorsque l'eau doit être extraite d'un puits souterrain. Les clapets de pied maintiennent la pompe amorcée, permettant à l'eau de s'écouler, mais ne la laissant pas refluer, ce qui les rend idéales pour une utilisation dans les piscines, les étangs et les puits.

Voir aussi une vanne de retenue et un clapet anti-retour.

Fonctionnement des clapets de pied

En tant que vannes qui ne permettent qu'un écoulement unidirectionnel, les clapets de pied s'ouvrent dans un sens et se ferment lorsque le sens d'écoulement est inversé. Cela signifie que dans des applications comme un puits, l'eau ne peut être extraite que du puits. Toute eau qui reste dans la tuyauterie ne pourra pas refluer à travers la vanne vers le puits. Examinons le processus d'un peu plus près.

Dans un puits souterrain peu profond, l'application d'un clapet de pied implique ce qui suit :

• Tout d'abord, considérez l'emplacement du clapet de pied. Il est installé à l'extrémité de collecte de la tuyauterie (l'extrémité qui se trouve dans le puits, par laquelle l'eau est extraite). Il est situé près du fond du puits.
• Lorsque la pompe fonctionne, une aspiration est créée qui aspire l'eau à travers le tuyau. Le clapet de pied s'ouvre lorsque l'eau s'écoule vers le haut en raison de la pression de l'eau entrante.
• Lorsque la pompe est arrêtée, la pression ascendante s'arrête. Lorsque cela intervient, la gravité agit sur l'eau qui reste dans le tuyau, essayant de la faire se déplacer vers le bas dans le puits. Cependant, le clapet de pied empêche que cela existe.
• Le poids de l'eau dans le tuyau pousse vers le bas sur le clapet de pied. Comme le clapet de pied est unidirectionnel, il ne s'ouvre pas vers le bas. Au lieu de cela, la pression de l'eau ferme hermétiquement la vanne, ce qui empêche tout retour inverse dans le puits et de la pompe vers le puisard.

Pourquoi les clapets de pied sont-ils nécessaires ?

Les clapets de pied sont bénéfiques car ils empêchent les dommages aux pompes à eau qui peuvent survenir en raison de marches à sec, ainsi que l'arrêt du gaspillage d'énergie.

Ces vannes sont une partie nécessaire de tous les systèmes de pompage d'eau. L'exemple ci-dessus explique comment le clapet de pied fonctionne à très petite échelle. Considérez les implications de ne pas utiliser de clapet de pied dans des situations plus importantes et à volume plus élevé.

Dans les situations où l'eau est pompée des puisards au sol vers des réservoirs d'eau au-dessus des bâtiments, il est nécessaire d'utiliser de puissantes pompes électriques. Comme dans l'exemple, ces pompes fonctionnent généralement en produisant une aspiration qui force l'eau vers le haut à travers le système de tuyauterie vers le réservoir souhaité.

Pendant que la pompe fonctionne, il y a une colonne d'eau constante dans le tuyau en raison de l'aspiration créée. Mais lorsque la pompe est arrêtée, l'aspiration disparaît et la gravité affecte la colonne d'eau. S'il n'y avait pas de clapet de pied en place, l'eau coulerait vers le bas à travers le tuyau, vers sa source d'origine. Le tuyau serait laissé vide d'eau, à la place rempli d'air.

Ensuite, lorsque la pompe est remise en marche, l'air qui se trouve dans le tuyau s'opposera à l'écoulement de l'eau, et même si la pompe est en marche, l'eau ne se déplacera pas dans le tuyau. Lorsque cela intervient, cela provoque des marches à sec, ce qui peut endommager la pompe si elle n'est pas traitée rapidement.

Le clapet de pied résout efficacement ce problème. Il ne permet aucun retour d'eau lorsque la pompe est éteinte. La pompe reste amorcée pour la prochaine utilisation.

Utilisations

Les clapets de pied sont des clapets anti-retour utilisés avec une pompe. Ils sont utilisés dans diverses situations à la maison et dans certaines applications industrielles. Les clapets de pied peuvent être utilisés avec des pompes qui pompent des liquides (appelées pompes hydrauliques) comme l'eau, ou dans des applications industrielles, comme le gaz (appelées pompes pneumatiques).

Autour de la maison, des clapets de pied sont utilisés dans les étangs, les piscines, les puits et tout autre endroit où se trouve une pompe. Dans les environnements industriels, ces vannes sont utilisées dans les pompes de puisard, les pompes d'admission utilisées dans les rivières et les lacs, dans les conduites de frein pneumatiques des camions commerciaux et d'autres applications où des pompes sont utilisées. Ils sont aussi efficaces dans les environnements industrialisés que dans un étang de jardin.

Les clapets de pied sont conçus pour maintenir la pompe amorcée, permettant au liquide de s'écouler, mais pas de sortir. Il y a des grilles qui recouvrent l'ouverture de la vanne qui se bouchent après un certain temps, surtout lorsqu'elles sont utilisées pour extraire l'eau des puits ou des étangs. Par conséquent, il est important de nettoyer régulièrement les vannes pour qu'elles fonctionnent efficacement.

Choisir le bon clapet de pied

Il existe de nombreuses situations dans lesquelles un clapet de pied est nécessaire. Chaque fois qu'une application nécessite un débit de liquide unidirectionnel, un clapet de pied est nécessaire. Des clapets de pied de bonne qualité aident à conserver l'énergie et à protéger les pompes à eau contre les dommages, prolongeant ainsi leur durée de vie globale. Gardez à l'esprit qu'il est important d'utiliser le clapet de pied de la meilleure qualité possible, car il peut être difficile d'y accéder une fois qu'il est installé.

Les clapets de pied en PVC sont un bon choix pour la plupart des applications; ils sont économiques et légers. Cependant, dans les applications qui nécessitent des températures ou une pression qui ne permettent pas le PVC, ou qui nécessitent des matériaux spécifiques résistants aux produits chimiques, il existe des options de vannes métalliques comme le laiton et l'acier inoxydable.
