Doit-on stopper l'ajout de Co2 la nuit, et si oui, comment le faire avec ce système ?

Bonjour,

Je souhaiterai installer un système de production de Co2 sur un bac de 60L.

N'ayant jamais utilisé de Co2, j'ai fait quelques recherches sur Internet et mon choix s'est porté sur le système ProFlora Bio 80 de JBL (voir photo).

Je sais que les plantes consomment du Co2 pendant la photosynthèse (pendant la période où le bac est éclairé) et que l'ajout de Co2 n'est pas nécessaire la nuit car les plantes "respirent" la nuit (consomment de l'oxygène et rejettent du Co2).

Du coup, avec ce système, comment faire pour stopper l'injection de Co2 la nuit ?

En effet, j'ai peur qu'avec une alimentation en Co2 qui se poursuit la nuit + le Co2 libéré par les plantes (et les poissons), le taux de Co2 devienne trop élevé la nuit pour mes protégés.
Est-ce que ce risque est réel pour les poissons ?

Pour pallier ce problème, je pensais installer une petite rampe de 2 robinets en inox type robinets pour pompe à air (voir photo) entre la sortie du récipient et la valve anti-retour de Co2.

Ainsi, la nuit, à l'extinction de l'éclairage, je fermerai le robinet qui permet le passage du Co2 vers le bac et j'ouvrirai le second robinet pour que le Co2 produit par le système puisse s'échapper dans l'air ambiant, évitant ainsi de mettre le récipient sous forte pression.
Le matin, je ferai la manipulation inverse (fermeture du robinet libre et ouverture du robinet relié à la valve anti-retour de Co2).

Qu'en pensez-vous ?

Savez vous si l'on peut facilement adapter le tuyau Co2 fourni dans le kit sur la rampe de robinets ?

Enfin, il y a-t-il pour moi et pour ma famille un risque d'intoxication par le Co2 qui serait ainsi libéré dans l'air ambiant ? (mon bac se trouve dans notre salon, et la nuit, toutes les portes-fenêtres et fenêtres de cette pièce restent fermées).

Merci d'avance pour vos réponses et conseils.

Bonsoir,

avec votre système il n'y a pas vraiment de solution pour arrêter l'injection, mais si vous êtes un peu bricoleur vous pourriez une bouteille tampon entre votre production et le robinet de coupure que vous désirez mettre "robinet spécial Co2 impératif"les robinets pour aire faut oublier pas fait pou Co2.
Voila c'est une solution.

Bon courage

Salut Rio

Incroyable ce système (connait pas) le récipient est noté comme ne pouvant pas rester sous pression pendant 12H ??

C'est fou, au premier abord on aurait envie de te conseiller une simple électrovanne, sinon je connais des personnes qui lance un "bulleur" sur la phase nocturne avec des injection artisanale (c'est surréaliste comme proposition je sais) mais ça a le mérite de fonctionner, si ce récipient ne supporte pas la mise sous pression (!?)

Autre solution tu adaptes le système sur une simple bouteille de Coca qui supportera elle la pression (attention aux joints)

Pas bête le coup de la bouteille tampon de Leon !

Bonsoir Léon
Salut Pierrot

Merci pour vos conseils.

@ Pierrot: Je n'ai pas vu ou lu que le récipient ne pouvait pas résister à la mise sous pression la nuit mais je ne voulais pas prendre de risque...

Après réflexion, j'ai décidé de changer de système de production de Co2 mais aussi de l'installer plutôt sur mon bac de 220 L net (je voulais d'abord me faire la main sur mon 60L mais j'ai abandonné cette idée et vais m'attaquer directement au 220).

J'ai finalement choisi la méthode artisanale : Acide citrique + Bicarbonate de soude.

J'ai commandé le matos suivant via Internet (Cf. photos):

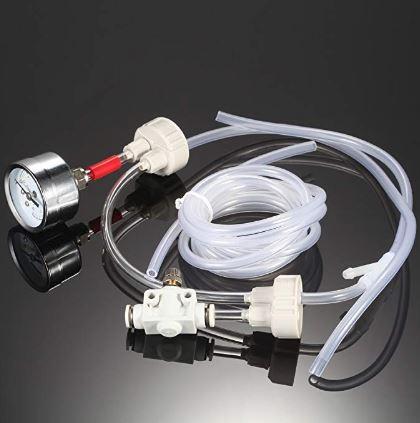

- 1 kit accessoires Co2 avec manomètre + robinet de précision

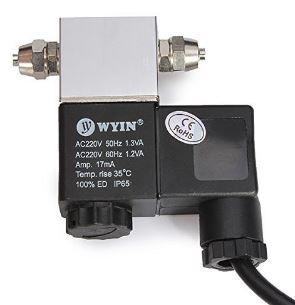

- 1 électrovanne (j'ai trouvé un modèle pas cher à 12 euros)

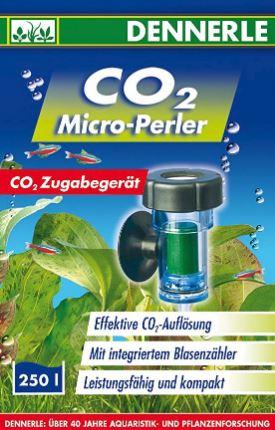

- 1 diffuseur (qui permet également de compter les bulles)
Au départ, je comptais mettre un diffuseur type " Flipper " mais ça prend de la place et j'ai lu aussi que ça s'encrassait rapidement (il faut le démonter pour le nettoyer régulièrement, donc risque de casse à la longue).

- Acide citrique et Bicarbonate en poudre

J'ai également acheté du tuyau spécial Co2 car celui fourni dans le kit me parait court.

Il ne me reste plus qu'a me procurer une valve anti retour (pas le modèle spécial Co2 mais un simple anti retour pour pompe à air que j'achèterai en animalerie) ainsi que 2 bouteilles de sodas de 1,5 L.

Question: Où dois-je placer l'électrovanne ?
Juste à la sortie de la bouteille de Bicarbonate et donc avant le robinet qui permet de régler le débit de Co2 ou plutôt après ce dernier ?
Je la vois plutôt avant mais j'aimerai en être sûr.

Pour ceux que ça intéresse, je posterai une photo du système lorsque j'aurai tout reçu et tout installé.

Bonjour à tous,


Il me semble avoir reconnu le type de recharge bio, c'est le même que le mien semble t'il (JBL bio 120), pour la pression, pas de crainte à avoir, on est loin du bar, surtout avec 20 bulles par minute.

Moi je ne coupe pas la nuit, et je ne vois rien de spécial, pas de pipage en surface et PH 7 - 7,2 le matin.

Il faudrait que tu mesures ton KH et ton PH, si ton KH est supérieur ou égal à 5 vraiment aucun risque d'une chute brutale de PH, qui ne descendra pas en dessous de 7, surtout avec ce système dit bio.

Il ne faut pas couper le flux de CO2 de ce système, risque d'explosion (faible) du contenant.

bonjour,
pour l'électrovanne, elle se place entre le robinet de réglage et la bouteille.

Voilà, j'ai reçu le kit Co2 Acide citrique + Bicarbonate de soude que j'avais commandé et je l'ai installé sur mon bac de 220 L net samedi dernier.

Ci-après quelques photos commentées :

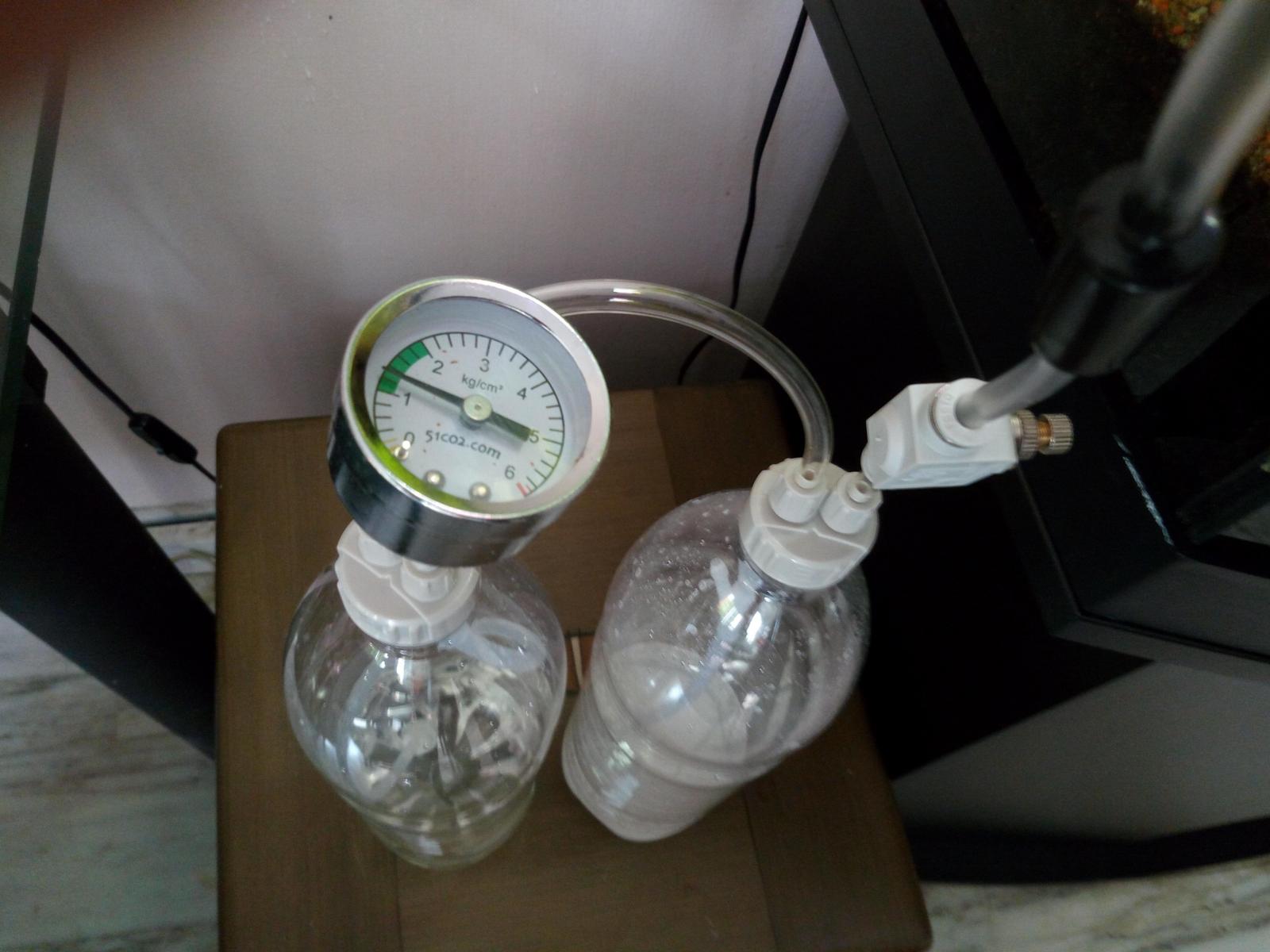

- photo 1: Système de production de Co2

Le kit accessoires Co2 a l'avantage d'être déjà monté.
Il n'y a plus qu'à visser les 2 bouchons sur les bouteilles (de soda de 1,5L): nanomètre sur bouteille d'Acide citrique et robinet de réglage du débit sur bouteille de Bicarbonate de soude.
Les bouchons du kit s'adaptent parfaitement aux bouteilles de soda. Pas de fuite constatée à ce niveau (ni ailleurs).

Comme signalé par certains utilisateurs sur Internet, le problème vient de la vanne de réglage du débit (la partie en plastique gris avec la vis qui fait office de robinet).
Pas facile de régler le débit. Il y a une inertie et au début on est en permanence en train d'ouvrir et de fermer alternativement le robinet pour arriver à avoir le débit souhaité. Et quand on l'a enfin obtenu, il n'est pas stable et varie dans le temps.

J'ai commandé un robinet Co2 de précision avec aiguille intégrée qui permet un réglage fin du débit.
Dès que je l'aurai reçu, je remplacerai la vanne d'origine par la vanne de précision (Cf. photo 4).


- photo 2: Manomètre

Pression affichée : 1,2 Kg/cm².
Cette pression est largement suffisante pour faire fonctionner correctement le système (il est conseillé d'avoir au minimum une pression affichée de 1 Kg/cm²).


- photo 3: Le diffuseur Co2 (avec compte-bulles intégré)

Le disque de céramique n'a pas une très grande superficie (tout le pourtour du disque est pris dans le joint du dessus du diffuseur) mais le rendement semble correct.
Les bulles sont assez fines et le flux de bulles très important à débit max (robinet totalement ouvert).

Sur l'emballage du diffuseur, il est précisé que ce modèle est conçu pour des bacs allant jusqu'à 250L.
Je verrai à la pratique si cela est vérifié.

Pour le réglage du débit, je suis parti sur 20 bulles/min pour 100L d'eau. Mon bac fait un peu plus de 200 L net, j'ai donc arrondi à environ 40 bulles/min.
La photo a été prise à un débit de 36 bulles/min.

La valeur calculée du Co2 de mon bac avant ajout de Co2 est de 4 mg/L (pH=7,4 / KH=3), ce qui est très bas.
J'espère arriver à un taux proche de 25 mg/L.

- photo 4: Les modifications qui me restent à apporter sur le kit Co2

J'attends de recevoir l'électrovanne et le robinet Co2 de précision pour faire ces modifications.

L'électrovanne sera branchée sur le programmateur qui commande la rampe d'éclairage ce qui fait que l'ajout de Co2 ne se fera que pendant la durée de l''éclairage (pas d'injection de Co2 la nuit).

Je vais également remplacer la le tuyau Co2 entre la bouteille de Bicarbonate de soude et le diffuseur car le tuyau livré avec le kit (celui des photo) est trop court pour me permettre de ranger les bouteilles dans la partie basse du meuble.

Le diffuseur sera placé au niveau de l'angle avant gauche du bac, probablement collé sur la face latérale, le plus bas possible.


- Photo 5: Modification apportée au filtre intérieur

J'ai dû modifier la sortie du filtre intérieur en supprimant le Venturi.

En effet, les bulles d'air injectées par le Venturi "dégazent" le Co2 contenu dans l'eau et cela va donc contrecarrer l'ajout de Co2.

Pour réduire également les remous en surface (assez violents car pompe puissante et sortie de pompe située juste en dessous de la surface), j'ai bricolé une canne de rejet à l'aide d'un tuyau, en attendant d'en acheter une.

J'ai orienté les orifices de sortie de la "canne" vers le bas de l'aquarium de façon à rabattre les microbulles de Co2 vers le bas.
Elles resteront ainsi plus longtemps en contact avec l'eau du bac, ce qui renforcera le passage du Co2.


- Photo 6: Surveillance du taux de Co2

J'ai choisi un test permanent car c'est sécure et très pratique de pouvoir voir en un simple coup d'oeil si l'on n'est pas en sous-dosage et surtout en surdosage (risque d'intoxication au Co2, d'acidose).

Ce modèle permet également d'avoir une idée du pH.
Pour le pH, plusieurs échelles colorimétriques de lecture sont proposées; il faut choisir celle qui correspond au KH du bac.

Peut-être que j'achèterai également un test ponctuel Co2 à gouttes pour vérifier occasionnellement le bon fonctionnement du test permanent ou pour confirmer un résultat trop bas ou trop élevé.

Oups, vraiment désolé pour ces émoticônes non désirés

edit modo: c'est bon c'est effacé !
Merci Rio pour tes contributions super détaillées.

Bonjour,
ç'a n'a pas l'air mal toussa, je pense que cela devrait fonctionner correctement il y aura juste à vérifier régulièrement la pression pour pas qu'elle ne soit trop haute.
Donne nous des nouvelles de temps en temps afin de savoir si ça fonctionne bien sur du long terme.

Bonsoir,

Ce soir, soit après 48h d'injection continue de Co2, j'ai pH=6,9 et KH=3,5 ce qui fait un taux de Co2 calculé de 13 mg/L.

Le taux de Co2 a plus que triplé ! (on passe de 4 à 13).

Mais on est encore loin des 25 mg/L (objectif cible).

Je ne vais pas toucher au débit pour le moment (réglage actuel = environ 40 gouttes/min).

Je verrai les taux de Co2 obtenus une fois l'électrovanne installée (arrêt de l'adjonction de Co2 la nuit) et j'ajusterai alors le débit en conséquence.

La pression au manomètre est toujours égale à 1,2 Kg/cm².

Bonjour,

J'ai reçu ce samedi l'électrovanne commandée sur Internet et je l'ai montée sur mon système de production artisanale de Co2 Acide citrique + Bicarbonate de soude (photo 1).
L'électrovanne pèse son poids et fait plier le tuyau à la sortie de la bouteille de Bicarbonate.
Je l'ai donc fait reposer sur le bouchon de la bouteille d'Acide citrique pour éviter une plicature qui générait le passage du Co2.

Il faut faire attention au sens du montage de l'électrovanne.
Il y a un schéma au dos de l'emballage du produit qui indique le sens du branchement (photo 2) mais je ne l'ai pas vu lorsque j'ai ouvert la boîte et comme rien n'est précisé sur l'électrovanne on peut se tromper si l'on ne fait pas attention. Je sais de quoi je parle puisque j'ai fait cette erreur

N.B.: Si erreur de sens de branchement de l'électrovanne, le Co2 passe en continue, même lorsque l'électrovanne est éteinte (fermée).
J'ai cru que l'électrovanne que j'avais reçu était HS, avant de me rendre compte de mon erreur.
J'ai changé de sens de branchement et tout à fonctionné normalement.

Un voyant lumineux rouge indique quand l'électrovanne est en fonctionnement (ouvert).
Et on entend bien le "clic" quand elle s'allume ou s'éteint.

J'ai branché l'électrovanne sur le programmateur de l'éclairage ce qui fait que l'injection de Co2 ne se fera que pendant la phase d'éclairage (je suis actuellement à 8h/jour).

Il y a un temps d'inertie au moment de l'arrêt de l'électrovanne; le Co2 contenu entre la vanne et le diffuseur continu à s'échapper et les bulles sortent du diffuseur pendant encore quelques minutes après l'arrêt de l'électrovanne.
Par contre, à l'allumage de l'électrovanne, la diffusion de bulles est immédiate.

En installant l'électrovanne il m'est arrivé un petit accident.
J'ai dû contenir le Co2 qui s'échappait de la bouteille avec le pouce alors qu'avec l'autre main je faisais les manips pour brancher l'électrovanne.
Bilan: gros dégazage (dans l'air) et tout l'Acide citrique est passé (a été aspiré) dans la bouteille de Bicarbonate.
La pression est montée au delà de 2,5 Kg/cm² et j'ai été obligé d'ouvrir le robinet de Co2 à fond pour faire baisser la pression.

Le diffuseur de Co2 a donc fonctionné à plein régime pendant quelques heures.
Remarque : Faire fonctionner ce type de diffuseur à fond pendant quelques minutes permet de nettoyer le disque de céramique.
Je comptais le faire une fois par semaine à l'aide d'un pinceau souple. Mais c'est aussi bien de le nettoyer ainsi.
J'irai au pinceau si je vois qu'il reste encore des saletés.

Hier, j'ai dû refaire mes bouteilles d'Acide citrique et de Bicarbonate de soude car il n'y avait plus de production (pression = 0 au manomètre).

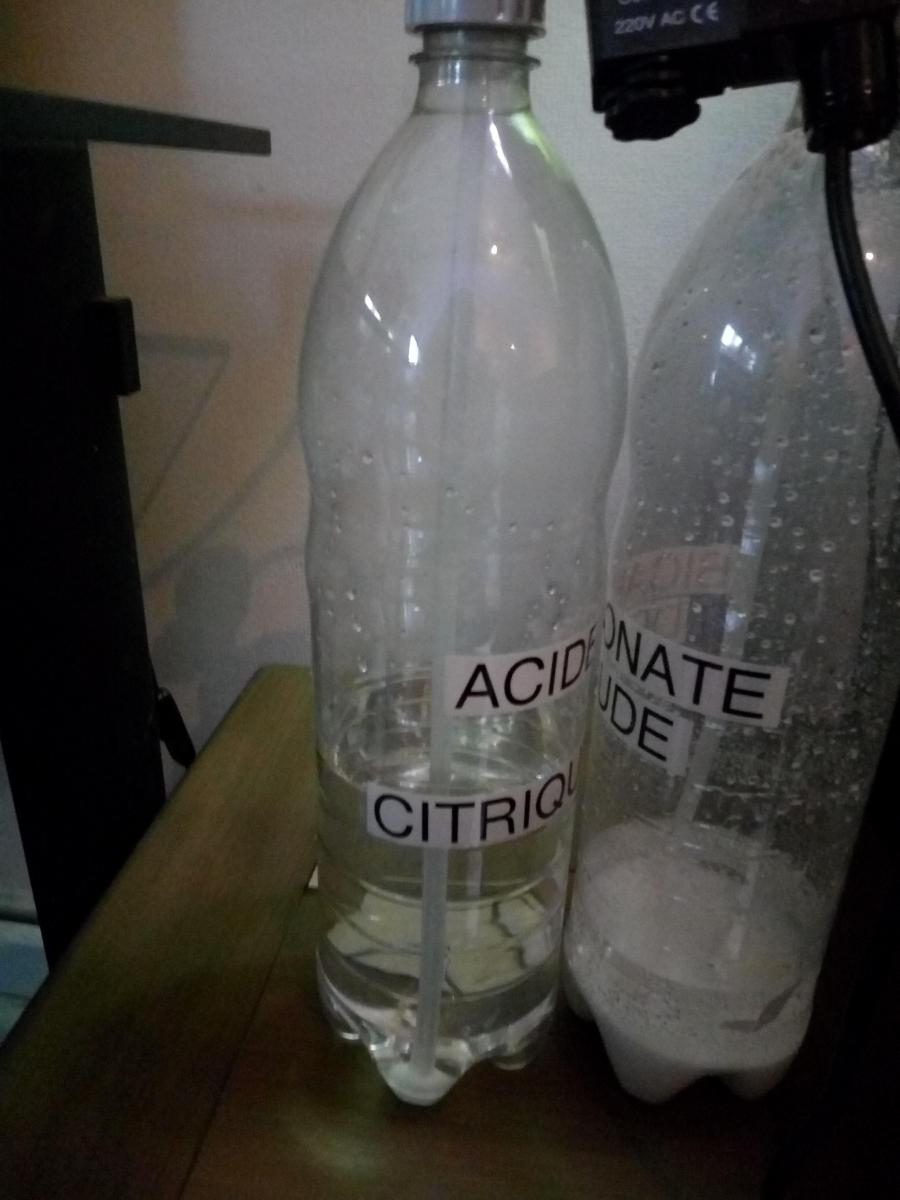

J'en ai profité pour ajuster la longueur du tuyau qui plonge dans la bouteille d'Acide citrique (photo 3).
Il y a une boulle métallique au bout de ce tuyau et un aimant est livré dans le kit qui permet de soulever cette boule au dessus du niveau du liquide (acide citrique) pour stopper la production de Co2.
Mais le tuyau d'origine est trop long pour les bouteilles de soda classiques : en remontant la boule à l'aide de l'aimant, le tuyau s'entortille dans la bouteille et la boule retombe au fond de la bouteille.
Si cela avait fonctionné hier, j'aurai pu couper la production de Co2 en relevant la boulle ce qui aurait sans doute empêché que tout l'Acide citrique passe dans la bouteille de Bicarbonate.

Comme le débit était au max dans mon bac (j'ai ouvert le robinet de Co2 à fond pour éviter la surpression), le diffuseur de Co2 s'est rempli de Co2 et j'ai dû l'ouvrir à l'intérieur du bac pour faire partir ce Co2.
Attention, être prudent au moment du dévissage du couvercle car j'ai constaté que le Co2 pouvait sortir sous forte pression.
Une fois le diffuseur a nouveau rempli d'eau, j'ai pu à nouveau régler le débit en comptant les bulles.

Mesures effectuées hier après-midi (les puristes et perfectionnistes de la mesure du pH se contenteront d'une seule valeur
pH=6,6 KH=4,0 ce qui fait un Taux de Co2 calculé de 30 mg/L.
Lé débit était réglé un peu fort (autour de 60 bulles/min). Je l'ai ramené à environ 40 bulles/min.
La pression au manomètre = 1,4 Kg/cm².
Le réactif du test permanent de mesure du Co2 a une couleur verte ce qui correspond à environ 20 mg/L sur l'échelle de lecture colorimétrique.

J'attends de recevoir le robinet de précision que j'ai commandé pour remplacer le robinet d'origine (trop imprécis, ne permets pas un réglage fin du débit).
Reste aussi à remplacer le tuyau de Co2 livré avec le kit par un tuyau plus long et à installer définitivement le diffuseur à l'intérieur de bac.

Oups, erreur sur photo 1

Voici la bonne photo

..Dans un bac avec Echinodorus, Cryptocorynes, Hygrophila + poissons (Scalaires, autres..), selon les photos, il y a assez d'engrais naturel pour les besoin de ce genre de plantes. La mise en place d'un système de CO2 est une dépense inutile et parfois dangereuse .

Dans un 150l j'ai ces plantes (Anubias à la place d'Echinodorus, "adoré" des escargots), sans aucun poisson, uniquement du gravier, un éclairage d'atelier + une couverture sous la rampe en polycarbonate double.

Les plantes poussent toutes seules.

PS: Il s'agit de mon réservoir de multiplication pour les autres aquariums.. Dum.

Bonjour, avez vous une montée en pression avec la coupure la nuit par l'electro vanne ? cela ne présente pas de risque d'explosion des bouteilles ?merci

Rio a écrit:
Oups, erreur sur photo 1

Voici la bonne photo

Bonjour, avez vous une montée en pression avec la coupure la nuit par l'electro vanne ? cela ne présente pas de risque d'explosion des bouteilles ?merci

où avez vous l'avez vous acheté ?
Merci

Bonsoir,

Le dioxyde de carbone n'est pas utile la nuit. En l'absence de lumière donc de photosynthèse, les plantes ne consomme pas de CO2, mais consomme de l'oxygène !

fpellien a écrit:

Bonjour, avez vous une montée en pression avec la coupure la nuit par l'electro vanne ? cela ne présente pas de risque d'explosion des bouteilles ?merci

où avez vous l'avez vous acheté ?
Merci

Bonsoir,

J'ai acheté l'électrovanne via un revendeur sur A....n.
Malheureusement, elle a rendu l'âme après seulement quelques jours d'utilisation (laissait passer le CO2 alors que débranchée).
Souvent, quand le prix est bas (vendue à 12 euros), la qualité n'est pas au rendez-vous...

Du coup, j'ai changé de système et utilise maintenant le système CO2 JBL Pro Flora u502: bouteille de CO2 + détenteur + manomètres + électrovanne d'origine.

Concernant le système artisanal Acide citrique + Bicarbonate de soude, j'ai constaté que la pression pouvait se mettre à monter à n'importe quel moment et pas forcément la nuit parce que l'électrovanne est fermée.

La solution, pour éviter que la pression ne monte trop haut, consisterait à remonter à l'aide de l'aimant la boule en acier qui se trouve au bout du tuyau qui plonge dans la bouteille d'acide citrique à chaque fois que la pression commence à devenir trop haute. Exemple, dès qu'elle atteint les 2 Kg/cm².
Ainsi, l'acide citrique ne passe plus dans la bouteille de bicarbonate et la production de CO2 est stoppée.
Une fois la pression redescendue aux alentours de 1 Kg/cm², on enlève l'aimant pour faire retomber l'orifice du tuyau au fond de la bouteille, ce qui fait repartir la production de CO2.

Tu pourrais également procéder ainsi si tu constates qu'au matin la pression est montée trop haut du fait de la coupure de l'électrovanne durant la nuit.

C'est là à mon avis le gros inconvénient de ce système artisanal qui nécessite des interventions assez fréquentes pour réguler la pression.

C'est la raison principale qui a fait que j'ai abandonné ce système artisanal au profit d'un système professionnel qui lui fonctionne de façon autonome.

Salut Rio. J'ai moi même installé ce week end le systeme acide citrique / bicarbonate que j'ai découvert sur la chaine du poisson rouge.

Visiblement ce système ne t'as pas donné entière satisfaction.

Toutefois pour les curieux, je partage le lien en vidéo.

https://www.youtube.com/wat...H55NFPOOXU&feature=share
