Gabarit

Définition

En génie civil, en construction ou dans l'industrie de transformation, le gabarit est un modèle en bois (ou autre matière utile) servant à donner la forme voulue, par exemple à un canal ou à une digue.

Le gabarit, ou modèle, est une forme, un moule ou une silhouette, qui est fait pour pouvoir reproduire un espacement, le profil d'un objet ou l'objet lui-même. Avec les gabarits, il est possible d'ajuster, préparer et assembler différentes pièces qui doivent nécessairement être calibrées entre elles.

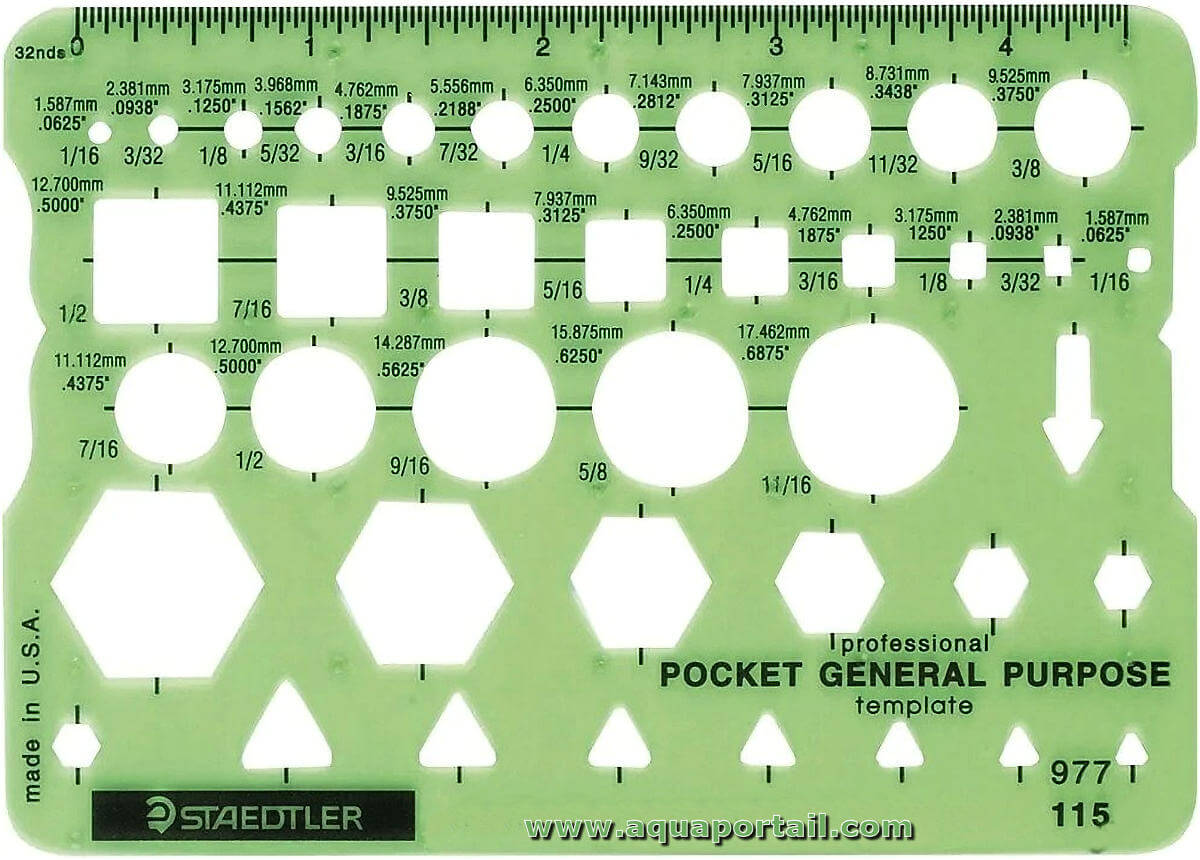

Un gabarit de dessin :

Gabarit de dessin d'usage général, de poche, de la marque Staedtler.

Utilisations

Les gabarits (ou modèles) sont utilisés dans l'industrie, comme dans l'artisanat, pour construire, installer et réparer. Ils ont l'application la plus large dans la construction, l'hydraulique, la mécanique et dans les secteurs les plus disparates. Ils peuvent être de fabrication industrielle ou artisanale.

Voici divers exemples d'utilisation :

• En menuiserie : percer en même temps plusieurs trous précisément situés, composés d'outils montés sur des broches rotatives coordonnées les unes avec les autres et déplacées par des moteurs électriques.
• En hydraulique : pour la disposition, la fixation et l'installation de tuyaux ou la fixation à ceux-ci d'articles techniques ou d'équipements hydrauliques et thermo-hydrauliques, composés de feuilles prémoulées et pré-percées qui sont convenablement ancrées au mur sont proposées comme un logement temporaire aux différents tuyaux pour l'eau gazeuse ou autre jusqu'à leur fixation finale.
• En carrosserie : combiné avec le banc de rétroaction, pour remettre en forme en redressant les carrosseries des véhicules endommagés, composé de deux parties : les bases, qui seront placées dans un boîtier spécial du banc et les jauges qui seront placées sur les bases et qui croiseront ensuite les parties touchées du véhicule, pour le retour de mesure.
• En optique/ophtalmologie : le gabarit est utilisé pour reproduire la forme de l'oeil d'une monture puis fabriquer la lentille adaptée, qui sera ensuite montée sur les lunettes elles-mêmes. Même dans la réalisation des cadres eux-mêmes, des modèles ont été utilisés qui reproduisaient le modèle, même à l'échelle industrielle.
• En assemblage : des gabarits de montage sont souvent créés qui ont pour fonction de supporter et de positionner correctement plusieurs éléments qui doivent être assemblés ensemble. Avec l'utilisation de ces modèles, il est possible de réduire les temps d'assemblage et d'éviter toute erreur d'assemblage.

Actuellement, dans l'industrie plus que dans l'artisanat, on a tendance, dans la mesure du possible, à remplacer les gabarits et modèles par des technologies informatisées (CAO).

Gabarit Freycinet

Le gabarit Freycinet est une norme européenne qui réglemente la taille des écluses de certains canaux, issue d'une loi française du programme de Charles de Freycinet, datée du 5 août 1879. Il a porté les dimensions de la "citerne" (ou "chambre") de l'écluse à 39 m de long sur 5,20 m de large, afin de les rendre praticables à des barges de 300 ou 350 tonnes de tonnage avec 1,80/2,20 m de tirant d'eau.

Par conséquent, les bateaux de forme Freycinet ne doivent pas dépasser 38,5 m sur 5,05 m. C'est ainsi que l'on parle de bateaux ou barges Freycinet. À la suite de cette règle, de nombreux travaux ont été entrepris en France à la fin du 19^ème siècle et au début du 20^ème siècle pour moderniser les canaux et les écluses et harmoniser la navigation fluviale.

Le gabarit Freycinet correspond aujourd'hui à la norme européenne de classe I. En 2001, en France, 5 800 km de voies navigables s'y conformaient et 23 % du trafic fluvial y passaient.
