Carte d'isohyètes

Définition

Une carte d'isohyètes consiste en une représentation graphique de la distribution spatiale d'une précipitation sur une période de temps donnée, sous la forme d'isoplèthes. Elle s'accompagne d'un hyétogramme (un isogramme) représentant l'intensité de précipitation, d'une averse, en fonction du temps.

Une carte d'isohyètes :

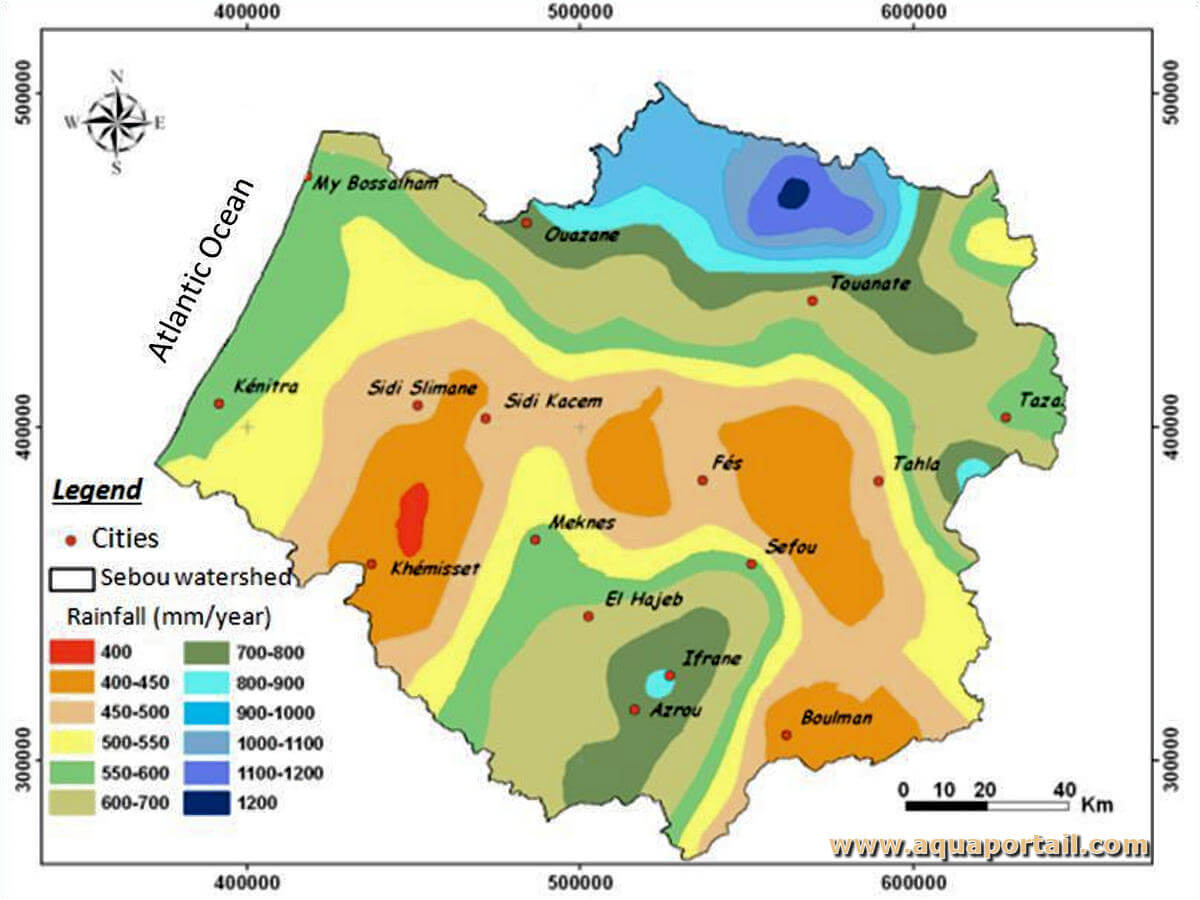

Carte des isohyètes obtenues à partir des valeurs moyennes des précipitations de la zone d'étude dans le cadre du bassin du Sebou (Maroc) pour la période 1973–2008.

Explications sur les lignes de contour

Une ligne de contour est également appelée isohyète, isoligne ou isoplèthe, et c'est une ligne de contour sur une carte qui représente une ligne imaginaire sur la surface du terrain. Une ligne de contour est toujours une fonction de deux variables et est représentée comme une courbe qui relie les points où la fonction a la même valeur.

Le gradient de la fonction est perpendiculaire aux courbes de niveau à tout moment. Si les courbes de niveau se trouvent à proximité les unes des autres, l'amplitude du gradient augmente, ce qui implique que la variation sera élevée. Les lignes de contour peuvent être droites, courbes ou un mélange des deux lignes sur une carte, et elles décrivent une intersection d'une surface hypothétique ou réelle avec un ou plusieurs plans horizontaux.

Il existe différents types de contre-lignes, et on leur donne souvent un nom spécifique qui commence par "iso", qui est un terme grec ancien signifiant égal. Les lignes sont nommées en fonction de la nature de la variable qui est mappée, même si l'expression "ligne de contour" est appliquée dans de nombreux usages.

Histoire des cartes avec isohyètes

Les météorologues du 17^ème siècle ont été présentés avec de nouveaux instruments à la suite de la renaissance scientifique à l'époque. Des instruments comme les thermomètres et les baromètres ont rapidement généré d'énormes données météorologiques, et il n'existait aucune méthode connue pour tirer des conclusions saillantes à partir de l'immense éventail de données.

Initialement, les données ont été tabulées pour permettre de tirer certaines conclusions. Cependant, il y a quelques limites et au fil du temps, il y a eu des tentatives pour représenter les données sous forme d'images en transformant les informations contenues dans les nombres en une forme de diagramme pour afficher un modèle.

Le concept de créer des lignes qui relient des points de valeur égale a été découvert. Une isobathe, qui est la ligne qui relie des points de profondeur égale ou constante, était la forme la plus ancienne d'une ligne de contour trouvée sur une carte datée de 1584. Plus tard, Edmund Halley, un météorologue anglais a utilisé des courbes de niveau sur une carte pour montrer les variations magnétiques en 1701. En 1727, l'ingénieur néerlandais Nicholas Cruquius a dessiné le lit de la rivière Merwede avec des isobathes à des intervalles de 1 brasse. En 1843, l'Ordnance Survey avait déjà commencé à enregistrer les courbes de niveau en Irlande et en Grande-Bretagne; les courbes de niveau étaient déjà utilisées dans les pays européens. Cependant, les isobathes n'ont jamais été régulièrement utilisées sur les cartes marines jusqu'en 1834, lorsque la Russie les a utilisées et celles de la Grande-Bretagne en 1838. Enfin, lorsque les courbes de niveau sont devenues plus populaires, l'idée s'est répandue et le météorologue a commencé à les développer pour d'autres applications. Les dernières lignes de contour à créer sont des cartes de contour de la pollution sonore et de la qualité de l'air.

En rapport avec "carte d'isohyètes"

• averse



  En météorologie, l'averse est une précipitation avec une chute de pluie soudaine et brève, souvent forte et de courte durée, tombant de nuages convectifs.

• hyétogramme



  Un hyétogramme est une représentation graphique montrant la distribution des précipitations d'une zone particulière, généralement tout au long d'une année.

• isohyète



  Une isohyète est une ligne qui joint les points d'une région où les précipitations moyennes sont les mêmes pour une période considérée.

• isoplèthe



  Une isoplèthe (ou isoligne ou isarithme) détermine une ligne d'égale valeur d'une fonction à deux variables, par exemple, une ligne de contour d'un élément...
