Fabrication filtre externe

Bonjour à tous,

je suis nouveau en aquariophilie, mais chaque fois que je me lance dans quelque chose, je ne me peux pas m'empêcher d'étudier, et de bricoler.

Je voudrais donc me lancer dans la fabrication d'un filtre externe (type fermé), mais j'ai quelques questions :

1. quel volume de masse filtrante en fonction du volume du bac ?
(La masse filtrante sera composée de mouse bleue (large + fine), perlon et verre fritté).
Mon bac actuel fait 96L, mais je voudrais dimensionner pour un 250L.

2. Je pense utiliser une pompe externe (non immergée) réglable. J'ai trouvé sur AquaStore.

Mais je crains pour le bruit, et peut-être aussi la qualité.
Avez-vous des avis ?

Merci,

Laurent

Pour ceux qui veulent plus de détails sur ma démarche voici quelques précisions :

J'ai un tout petit BAC (96L brut) qui est équipé d'un filtre interne (700L/h).
Le cycle d'Azote démarre à peine.

Si je me lance dans la fabrication d'un filtre externe c'est pour:
1. Utiles :
- libérer l'espace à l'intérieur du bac
- améliorer l'esthétique
- déplacer la mousse de filtration à l'extérieur sans quoi à chaque nettoyage tout se retrouve dans le bac.
- augmenter le débit de filtration

2. Futile :
- Ca m'amuse de bricoler ça

Le point 2 est la vraie raison.

J'ai trouvé pleins d'info sur le net:

On trouve partout l'info du débit (3 à 4 fois le volume du bac en moyenne),
mais je n'ai rien trouvé sur le dimensionnement de la masse filtrante (le volume du filtre)

Je sais qu'en dimensionnant plus gros que les besoin du BAC on ne gagne pas forcément car les bactéries ne parviennent pas forcément à coloniser toute la masse filtrante.

La base du filtre sera autour de tubes PVC mais l'idée principale est de rendre la maintenance facile.

A+

Laurent

La réalisation d'un filtre extérieur DIY est faisable mais vu le prix des filtres professionnels actuels, je ne vois pas quelle motivation va dans cette voie ??? Ces filtres pros disposent du système d'auto-amorçage (ce qui ne sera jamais le cas avec un filtre DIY), parfois la possibilité d'y insérer un chauffage, la gestion du débit final (restricteur), etc...

Le débit horaire de la pompe d'un filtre externe s'oriente plutôt vers 6-7 fois le volume brut du bac car les masses filtrantes créent un encombrement au passage de l'eau, la remontée d'eau à effectuer..., cela diminue le débit final du filtre de 1 à 2 fois. Avec une pompe de 6 fois le volume, on arrive à un débit théorique de l'ordre de 4 fois pour le filtre complet. Perso, je vise plutôt du 5 fois le volume du bac, soit une pompe d'alimentation de 7 fois le volume.

Salut anemone-clown,

merci pour ta réponse.
Comme je le disais, ma motivation principale est de m'amuser à bricoler.
Car comme tu le dis toi même, quand on fait quelque chose de compliqué, le DIY est généralement plus cher (on ne bénéficie pas de l'effet d'echelle).
C'est vrai que les tarifs des filtres sont plus qu'abordable.

Merci pour les précisions pour le débit.
De toute façon la pompe que je vise fais 2 800L/min au max, largement plus que 6 fois le volume de mon bac actuel.
C'est beaucoup (trop), mais étant réglable, j'espère pouvoir ajuster au mieux.

Reste malgré tout le dimensionnement de la masse filtrante.
J'ai regardé quelques filtres Eheim et voici ce que je lis :

Pour bac 250L: filtre de 8L, dont 6L de masse filtrante pour un débit de 700L/h
Pour bac 350L: filtre 7.4L, dont 5L de masse filtrante pour un débit de 1 000L/h
Pour bac 600L: filtre 9.2L dont 6.5L de masse filtrante pour un débit de 1250L/min
Pour bac 1 200L: filtre 25L dont 13.5L de masse filtrante pour un débit d e1 700L/min

Je pourrais donc partir sur 5/6L de masse filtrante. Sauf que dans mon cas ça sera aussi le volume total du filtre (je ne vois pas l'intérêt de faire autrement).


La question de l'amorçage est importante, merci de l'avoir soulevée.
Quand le circuit est fermé, pas de problème, mais dès qu'on intervient sur le filtre on vide le tuyaux d'entrée.
La vanne en entrée devrait suffire à ne jamais le vider, et permettre de reremplir le filtre après l'intervention.
La pompe puissante faisant le reste.


Parmi mes pistes de réflexion actuelles il y a:
- le volume de la masse filtrante
- comment faire en sorte que les interventions sur la masse filtrante soient le plus facile possible
- la question de l'amorçage (comme tu l'as soulevé)
- la question de l'oxygénation (prise d'air pour oxygénation vs pas de prise d'air pour que le système fonctionne)
- système cyclonique (comme les aspirateurs célèbres) pour les plus gros déchet
- ou encore une décante en entrée
- comment intégrer un système de chauffage
- comment intégrer un système de refroidissement (l'été il fait chaud chez moi)

En réfléchissant comment réinventer la roue, je me pose d'ailleurs la question s'il n'est pas plus pertinent de partir sur une décante classique qui répond déjà à presque tout ça...

A+

Laurent

Salut à tous,

j'ai avancé dans la réflexion sur le filtre.
Ce sera un tube PVC vertical d'environ 1m de haut.
Il sera composé de plusieurs étages démontables recevant chacun un type de masse filtrante.
Ca permettra d'intervenir sur chaque masse filtrante indépendamment.
Je vais utiliser des manchettes PVC et des bouchons à visser pour fabriquer chaque élément.

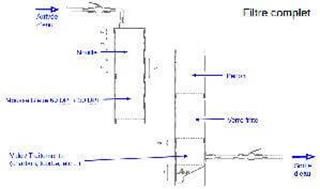

Ca sera dans cette idée là:



Chaque section devrait mesurer environ 25cm, ce qui correspond à environ 1,6L.

Chaque section sera séparée des autres par une grille probablement faite sur une plaque en PVC persée.

Surement que la vanne d'arrivée sera sur le bouchon plutôt que sur le côté pour faciliter le demontage.


A suivre...

Salut à tous,

J'ai continué d'avancer sur le filtre.

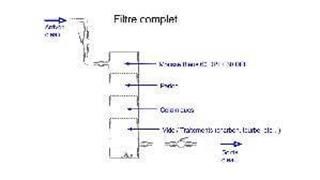

Voici le nouveau plan qui sera réalisé:

J'ai commencé à réaliser les différentes cellules.
Je prendrais des photos ce soir.

j'ai également reçu la pompe. C'est une EHEIM Compact 2000+ qui a l'avantage d'être réglable et utilisable en immergé ou en externe.

J'avais initialement prévu des raccords en cuivre pour PER, mais vu le risque pour les futurs habitants du bac, je vais utiliser des raccords en plastique pour arrosage.

Il faut aussi que je trouve ce que je vais utiliser en guise de plaque de séparation des différentes cellules.

A+ pour les photos.

Laurent.
