Rotamètre
Définition
Un rotamètre est un type de débitmètre consistant en un tube vertical effilé qui a un diamètre croissant vers le haut, en verre ou en plastique transparent, afin de pouvoir déterminer la position d'un flotteur ou d'un rotor situé à l'intérieur du tube. Il mesure le débit de gaz ou de liquide.

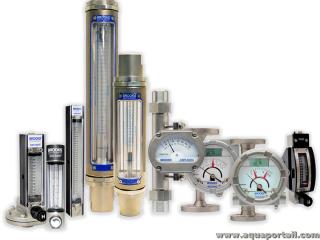

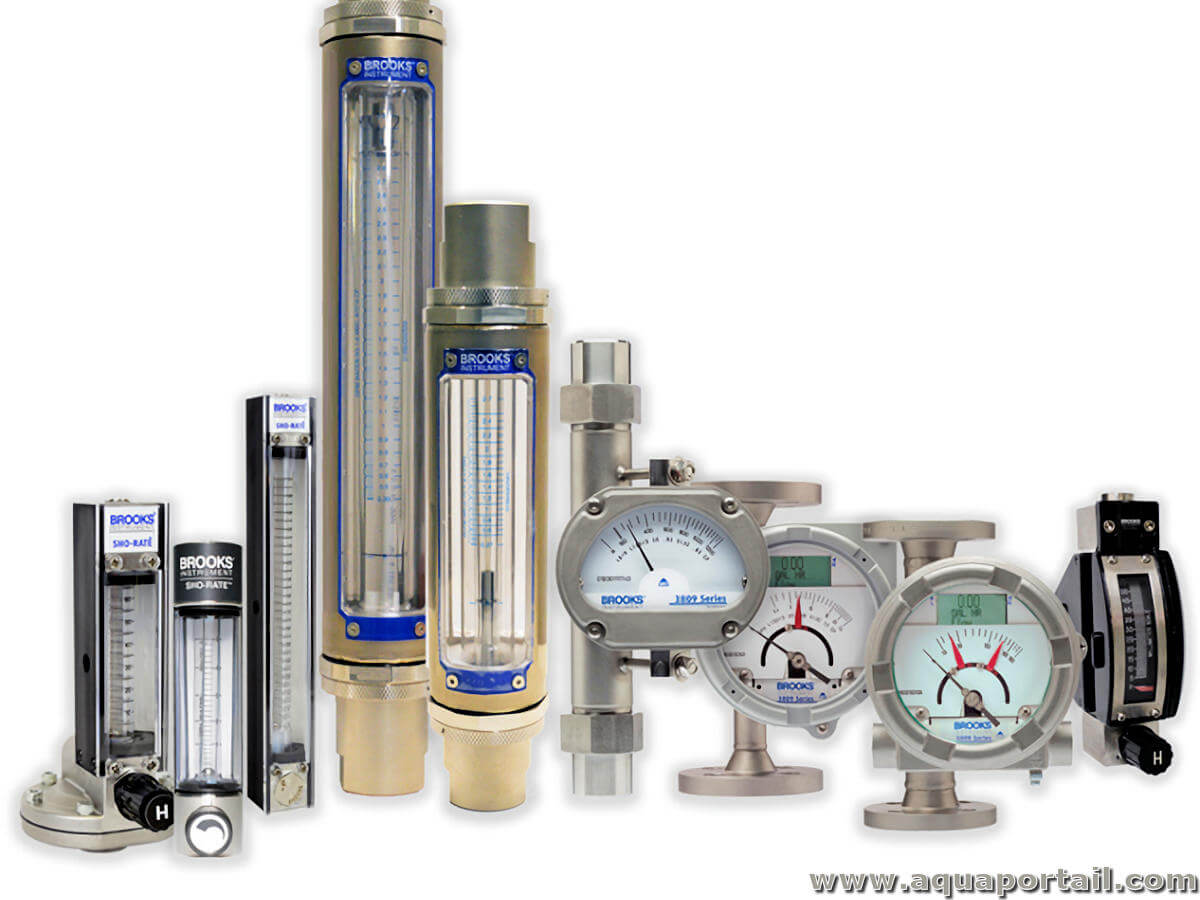

Des modèles de rotamètres :
Un rotamètre (débitmètre à section variable) est un débitmètre qui mesure le débit volumétrique des liquides et des gaz. Il n'y a pas de différence entre un rotamètre et un débitmètre, et ces termes sont interchangeables. Installez les rotamètres en connectant la ligne de procédé à l'entrée et à la sortie. Assurez-vous que le compteur est à la verticale avant le fonctionnement complet.
Explications
Le liquide ou gaz se déplace dans le tube vers le haut, le flotteur surmontant le fluide. Le diamètre du tube augmentant vers son extrémité supérieure, la vitesse du fluide diminue au fur et à mesure que le flotteur se déplace vers le haut du tube.
Ce flotteur recherche ainsi une position neutre, là où la force de résistance du fluide équilibre exactement le poids du flotteur.
Une échelle graduée située sur le côté du tube indique le débit.
À l'intérieur d'un débitmètre, un gaz ou un liquide déplace un flotteur jusqu'à ce qu'il atteigne l'équilibre - la technique pour mesurer le débit. Un utilisateur peut facilement lire le débit de gaz ou de liquide à partir d'une échelle à côté du tube ou d'une échelle sur le tube. Les applications des débitmètres à section variable s'étendent à toutes les industries car c'était et c'est toujours un moyen économique de mesurer des débits très faibles à élevés.
Les rotamètres sont des appareils mécaniques qui ne nécessitent pas d'alimentation pour fournir une mesure de débit de gaz ou de liquide. Étant donné que l'alimentation n'est pas nécessaire, les utilisateurs installent des rotamètres dans des zones dangereuses et éloignées où il est coûteux de fournir de l'électricité.
Les rotamètres sont rentables : le prix et la fonction du rotamètre contribuent à des économies sur le travail. Les rotamètres peuvent être installés avec d'autres technologies de mesure de débit et peuvent également être utilisés pour se compléter à un prix économique.
La plupart des petits rotamètres n'ont que quelques pouces de perte de charge dans la colonne d'eau, ce qui signifie que les rotamètres sont souvent installés à de nombreux endroits du processus. De petites pertes de charge signifient des pompes plus petites ! Dans les mêmes conditions de processus, un rotamètre répétera avec précision la mesure du débit jour après jour.
Synonymes, antonymes
2 synonymes (sens proche) de "rotamètre" :
- débitmètre
- débitmètre à section variable
0 antonyme (sens contraire).
Les mots ou les expressions apparentés à ROTAMÈTRE sont des termes qui sont directement liés les uns aux autres par leur signification, générale ou spécifique.
Le mot ROTAMETRE est dans la page 3 des mots en R du lexique du dictionnaire.
Mots en R à proximité
rosette rostellum rostre rotacé rotamère rotamètrerotateur rotation rotation d'orientation rotation de symétrisation rotation des cultures
En rapport avec "rotamètre"
Le débitmètre est un type d'instrument de mesure, essentiellement mécanique, conçu pour mesurer le débit volumétrique de fluides, que ce soit...
Que ce soit un débitmètre à flotteur, ou un debitmètre à section variable, un débitmètre à bille, un rotamètre, un spiromètre, un indicateur de débit...

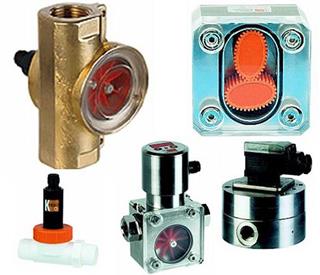

Le débitmètre à turbine sert de compteur ou de doseur pour les liquides non visqueux, il n'utilise pas seulement des turbines, mais aussi des système à rotor...

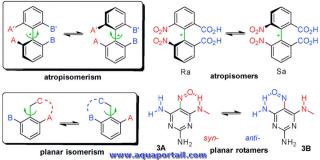

Un rotamère est un conformère avec une structure rotationnelle. La conformation de l'isomère (stéréoisomère) résulte d'une rotation restreinte autour d'une...
