Courbe granulométrique
Définition
En géologie ou pédologie, et pour les sols, une courbe granulométrique qualifie une courbe tracée dans un graphique sur la base des résultats d'une analyse mécanique des grains de terre fine d'un échantillon de sol.

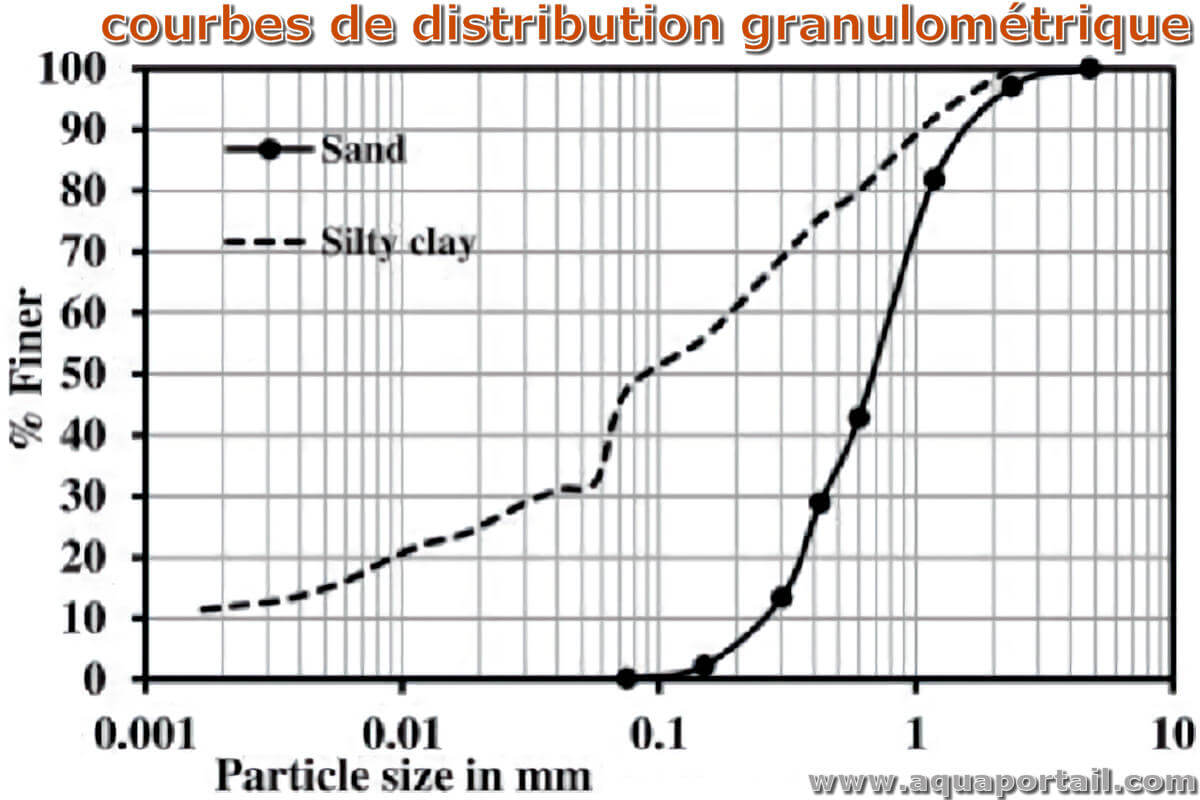

Une courbe de distribution granulométrique :
Une courbe de distribution granulométrique montre différentes textures de sol et à quoi ressemblent leurs distributions cumulatives en fonction du diamètre des particules. Les données d'analyse de la taille des grains peuvent également être rapportées sous forme de pourcentage basé sur la masse des différentes classes de taille.
Explications
La courbe de distribution granulométrique est obtenue à partir du résultat de l'analyse de la taille du tamis et est tracée pour le grain ou la taille des particules en fonction du pourcentage plus fin. Cette courbe est autrement appelée courbe de gradation. Elle est utilisée pour connaître le gravier et le sable et s'il est mal classé ou bien classé. La forme de la courbe est généralement une courbe en "S" lisse et avec cette forme, le sol peut être bien classé.
En observant la courbe, il est possible de savoir si le sable ou le gravier est bien ou mal classé. Le pourcentage le plus fin est représenté à l'aide d'une échelle normale et la taille des grains ou des particules est tracée sur une échelle logarithmique.
Les logarithmes du calibre des particules sont repris sur l'axe horizontal en ordre décroissant vers la droite et les pourcentages cumulatifs des fréquences de calibre des particules sont représentés sur l'axe vertical du graphique.
Géocellule
En raison de sa structure complexe en nid d'abeille, la modélisation numérique de la géocellule a toujours été un grand défi. Généralement, l'approche composite équivalente est utilisée pour modéliser les géocellules. Dans l'approche composite équivalente, le composite géocellule-sol est traité comme la couche de sol avec des valeurs de résistance et de rigidité améliorées.
Bien que cette approche soit très simple, il n'est pas réaliste de modéliser les géocellules comme la couche de sol. Cet article présente une approche plus réaliste de la modélisation des géocellules dans un cadre tridimensionnel (3D) en considérant la courbure réelle de la poche géocellulaire. Une semelle carrée reposant sur un lit d'argile molle renforcé par des géocellules a été modélisée à l'aide du package de différences finies "analyse lagrangienne rapide des continuums en 3D" (FLAC3D).
Trois modèles de matériaux différents, à savoir Cam-clay modifié, Mohr-Coulomb et élastique linéaire, ont été utilisés pour simuler le comportement du sol de fondation, du sol de remplissage et de la géocellule, respectivement. Il a été constaté que les géocellules distribuent la charge latéralement à la zone plus large sous la semelle par rapport au cas non renforcé.
Une réduction de plus de 50 % de la contrainte a été observée dans le lit d'argile en présence de géocellules. En plus des géocellules, deux autres cas, à savoir uniquement une géogrille et une géocellule avec des cas de géogrille de base supplémentaires, ont également été simulés. Le modèle numérique a été systématiquement validé avec les résultats des tests du modèle physique. À l'aide du modèle numérique validé, des études paramétriques ont été menées pour évaluer l'influence de diverses propriétés de la géocellule sur la performance des lits d'argile renforcée.
Synonymes, antonymes
3 synonymes (sens proche) de "courbe granulométrique" :
- courbe de distribution granulométrique
- courbe de gradation
- géocellule
0 antonyme (sens contraire).
Les mots ou les expressions apparentés à COURBE GRANULOMÉTRIQUE sont des termes qui sont directement liés les uns aux autres par leur signification, générale ou spécifique.
L'expression COURBE GRANULOMETRIQUE est dans la page 7 des mots en C du lexique du dictionnaire.
