Ecumeur silencieux pour 1,50 euro

Si la plupart des écumeurs de conception récentes sont munis de dispositif atténuateurs de bruit, surtout pour l'aspiration d'air, voici un montage au coût très faible et facile à réaliser pour obtenir un écumeur silencieux. Je fais suite à un autre bricolage anti-bruit avec le système Durso pour aquarium.

Toute d'abord, les pièces détachées de ce bricolage pour rendre silencieux l'aspiration d'air d'un écumeur:



Les éléments utiles se composent d'un raccord droit en diamètre 32 mm, de deux embouts de fermeture (toujours en diamètre 32 mm) et de deux parties de tuyau rigide à air en diamètre 2/4 mm. Les deux embouts à vis pour fermer sont percés en 4 mm sur le bord (pas au centre !) pour laisser le passage au tuyau rigide. A propos de ces petits morceaux de tuyau rigide, l'un mesure quelques cm, l'autre est plus long afin de complétement traverser la longueur du raccord droit. Ceci permet de créer une chicane à l'intérieur du silencieux. Ce principe est identique aux pots de détente qu'on trouve sur les échappements d'engins à deux roues...

Voici le silencieux d'écumeur monté:



Et voici comment relier votre écumeur à ce silencieux:



En effet, le diamètre des tuyaux d'aspiration d'air des pompes des écumeurs est fréquemment du 6 mm: le diamètre extérieur du tuyau rigide à air s'adapte parfaitement au diamètre interne de ce type de tuyau transparent.

En magasin de bricolage, les pièces pour ce silencieux m'ont coûté 1,46 € (2 × 0.50 + 1 × 0.46); à cela s'ajoute les 10 cm de tuyau rigide.

Ce sujet fait suite à cet ancien fil de discussion: silencieux écumeur contre le bruit.

j'ai encore moins chére : un flacon d'analyse d'urine gratos en pharmacie = 0 Euros.
Pour la conception, c'est la même chose.

Question d'un dulcicole : les écumeurs font autant de bruit que cela pour avoir besoin d'un système de silencieux ?

les H&S oui

Je viens d'acheter un ATI 200 qui ne fait strictement aucun bruit, c'est le jour et la nuit avec le H&S.

Dlteck2000 a écrit:
les H&S oui

Je viens d'acheter un ATI 200 qui ne fait strictement aucun bruit, c'est le jour et la nuit avec le H&S.

oui mais le buble master est déjà équipé d'un silencieux, donc...

Oui, mais même.
La pompe est beaucoup moins bruyante que l'aquabee.

Par contre niveau écumage par rapport au H&S je ne saurais pas dire si c'est plus efficace ou pas, l'écume n'étant pas du tout pareil.

Bonjour,

Ce systeme peut il marché sur un tunze 9010 ??

Bien sûr. Les aspirations d'air des écumeurs ont toujours des tuyaux en diamètre 6 mm (enfin, j'en connais pas mal des écumeurs, et ils ont tous ça). Il faut surtout te procurer du tuyau rigide à air en 2/4 mm.

salut a tous,

Je suis en train de me fabriquer ce silencieux, j'ai bien mit la main sur le manchon de 32 avec ses deux bouchon mais impossible de trouver un tuyau a air dur en 2/4... Ya t'il un site ou je peux trouver cela ?

Merci

Il y en a dans toutes les boutiques aquario qui ont pignon sur rue et probablement dans les jardibotatruffbidules. C'est du standard. Sinon, il faut se rabattre sur des sites VPC comme le Poisson d'Or ou Europrix (certain qu'ils en ont).

Bon je passe a la dernière étape  !
Question je coupe mon tuyau d'origine en deux et je met le silencieux au milieux ? Ou il faut mieux que je mettent le silencieux près de la pompes ?

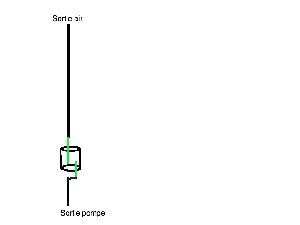

Pouvez vous me confimer mes shémas ?




Merci Jef

Je vois pas les shema depuis mon ordinateur pourtant je les ai telecharger ya que chez moi que ca bug ?

ps : à propos des images, ça fonctionne chez moi avec FF mais ça ne s'affichait pas avec Opera je crois.

Pour la position du silencieux, il faut juste le placer à l'entrée du tuyau d'aspiration d'aire, sans rien couper.

Bonjour,

sur les schémas (ça s'affiche avec Safari), il y a une grosse confusion entre entrée-aspiration d'air et ce qui est indiqué sortie de pompe et sortie d'air ! Sur un écumeur, l'air est aspiré par la pompe ! Il faut donc le mettre tout à fait en bout de circuit, au bout du tuyau et ne surtout rien mettre au bout de la partie rigide finale.

Parfois, une photo valant plus que tout discours, voici comment placer le silencieux d'un écumeur:
